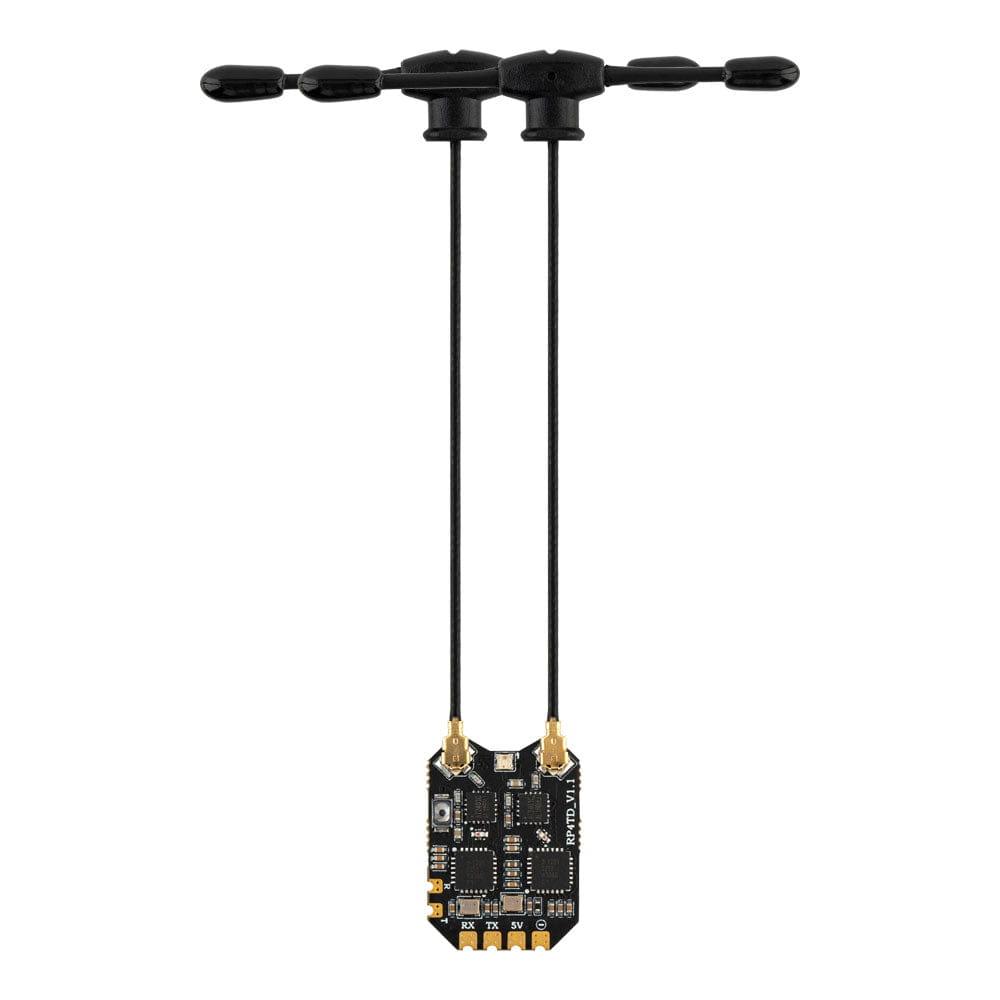

Odbiornik RP4TD ExpressLRS 2.4GHz True Diversity

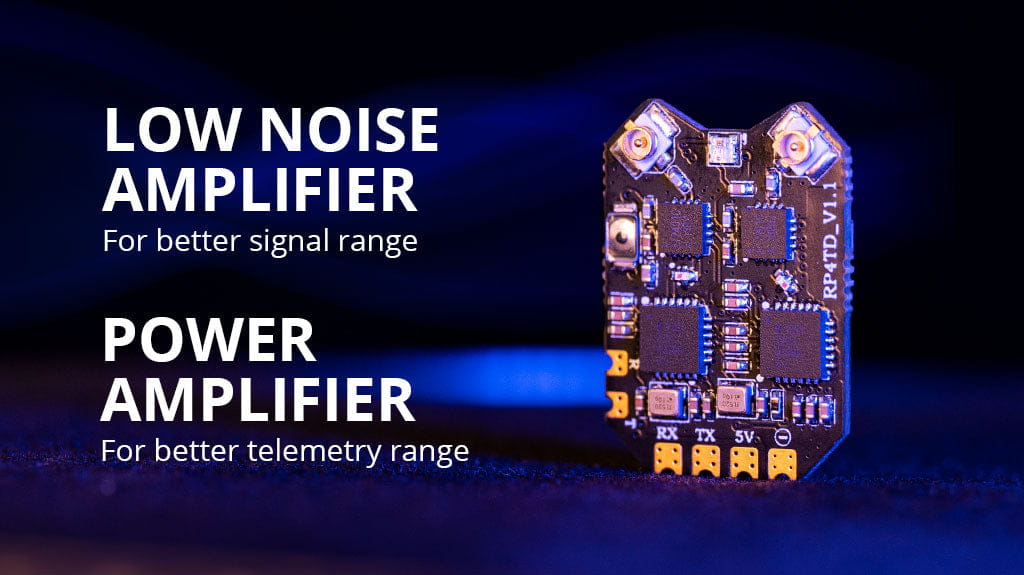

Dzięki podwójnym torom radiowym 2.4 GHz odbiornik RP4TD wyróżnia się wysoką czułością, znakomitym stosunkiem sygnału do szumu (SNR) oraz ogólną wydajnością — to zasługa zoptymalizowanej konstrukcji układu. Niezawodny przetwornik DCDC utrzymuje niższe temperatury pracy podczas długiego użytkowania. Dwa układy TCXO zapewniają maksymalną stabilność częstotliwości, co stawia RP4TD w czołówce swojej klasy. Wbudowane Wi-Fi umożliwia bezprzewodową aktualizację oprogramowania i konfigurację odbiornika poprzez wbudowany interfejs WebUI na komputerze lub telefonie.

Uniwersalne zastosowanie: odbiornik można zainstalować wszędzie tam, gdzie potrzebne jest kompaktowe i wydajne łącze szeregowe.

Najważniejsze cechy

• Zgodność z trybem Gemini.
• Niezawodny układ zasilania DCDC.
• Wiodące w klasie parametry SNR i RSSI.

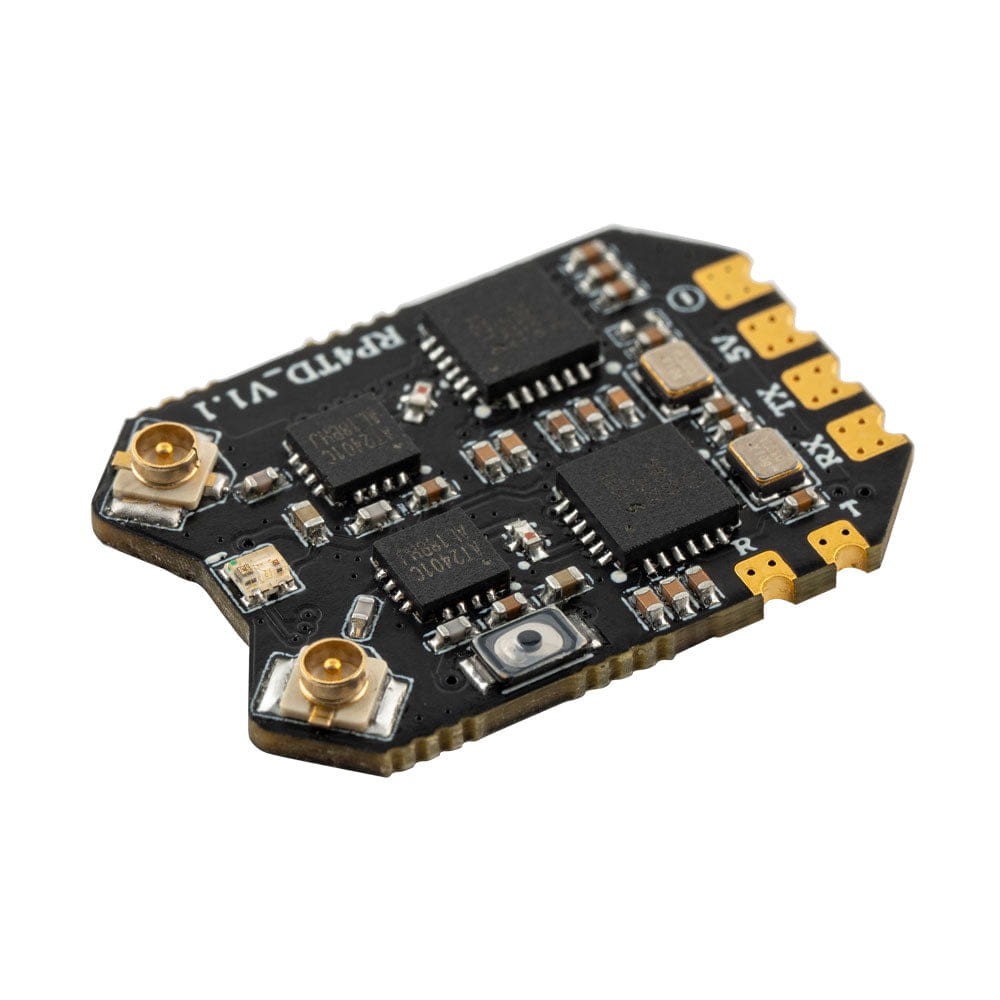

• Udoskonalony projekt PCB dla lepszego odprowadzania ciepła.

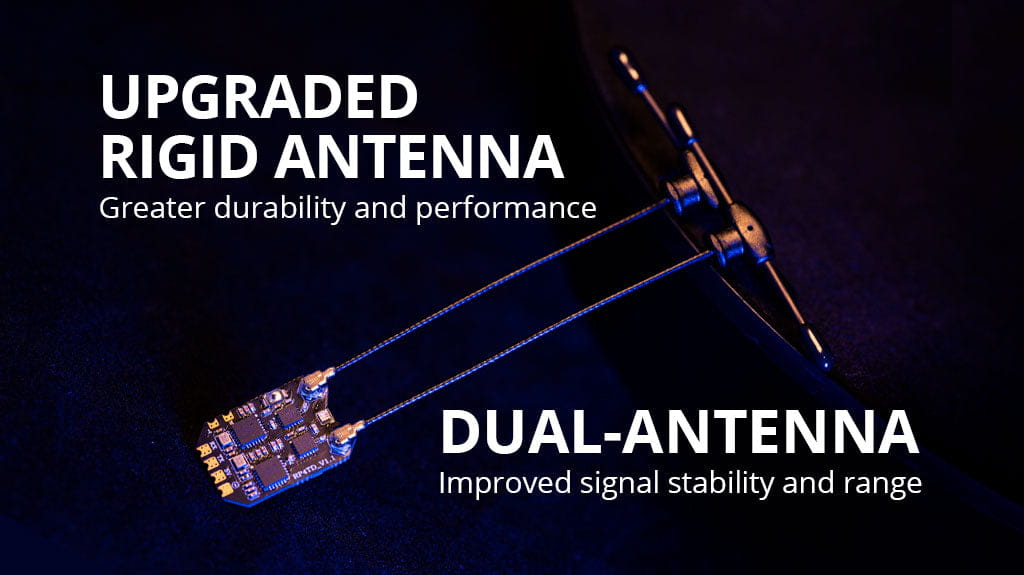

• Ulepszona antena o większej trwałości i wydajności.

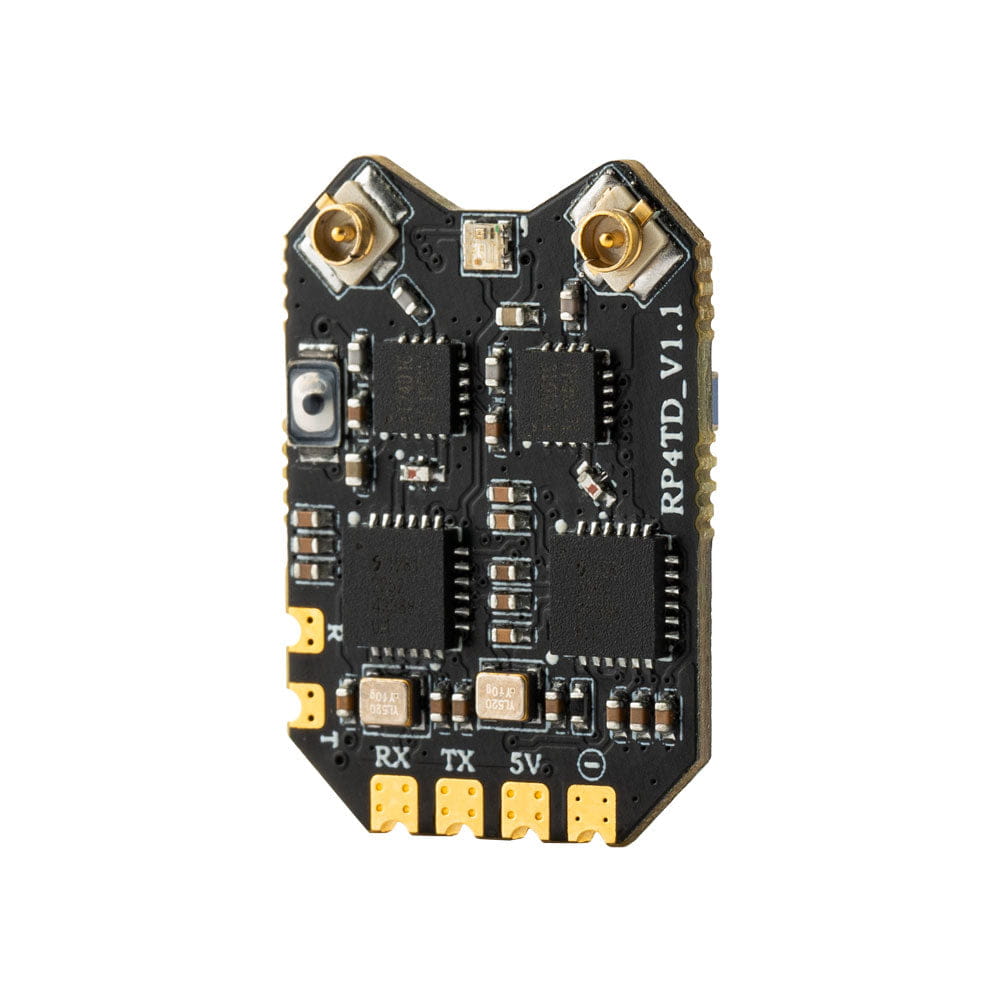

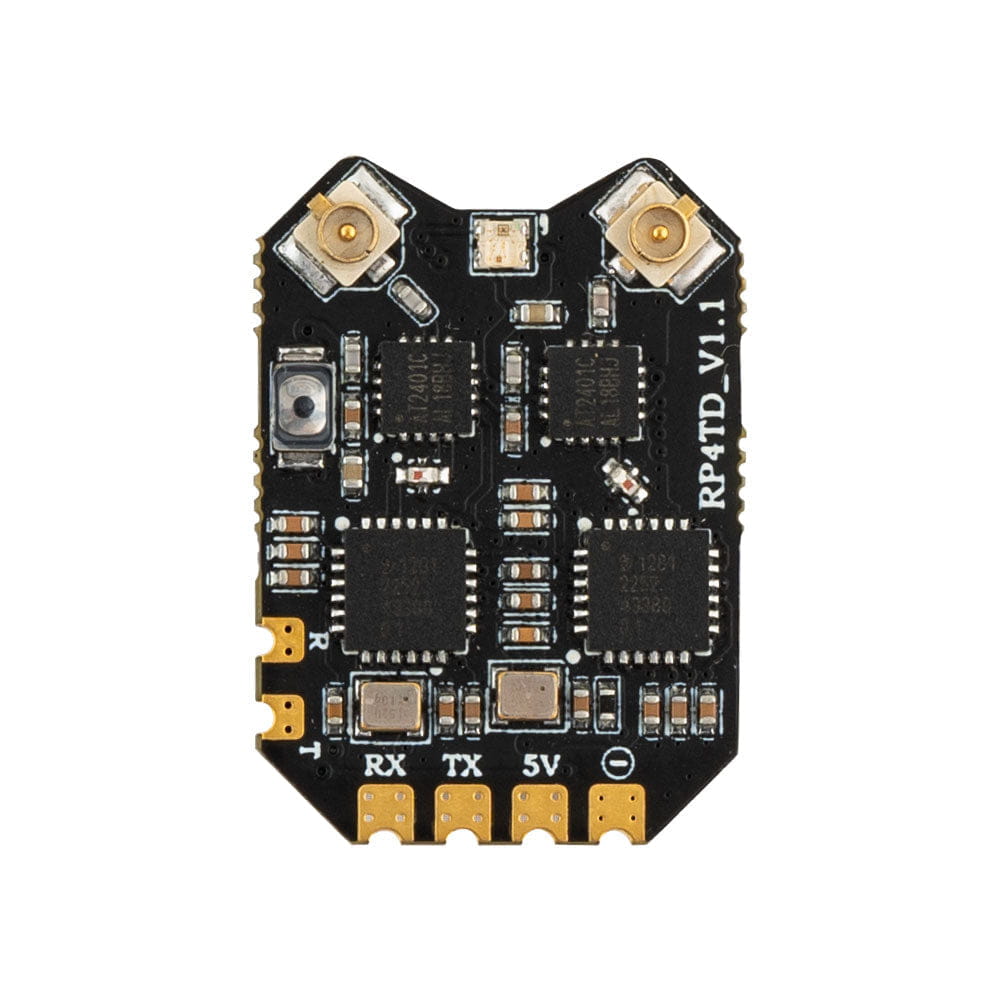

• Pady UART do zastosowań rozszerzonych.

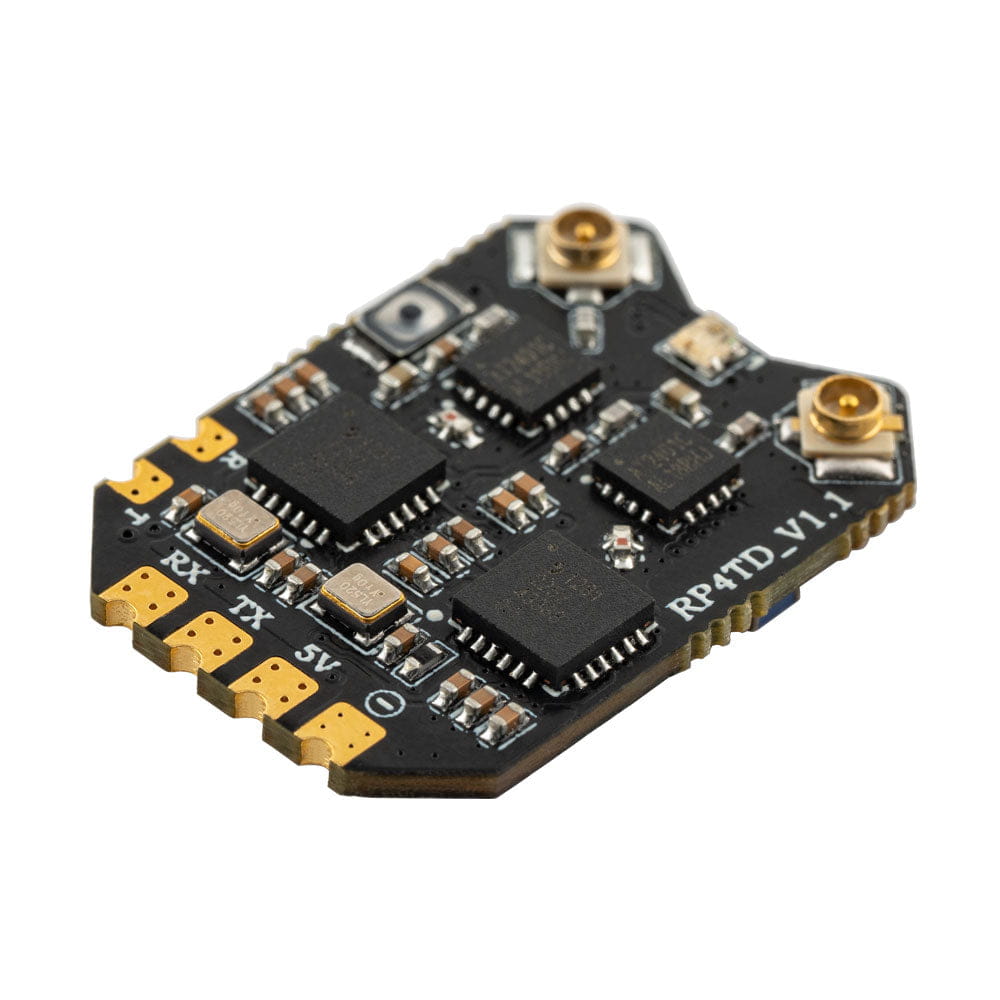

• Podwójny TCXO (temperaturowo kompensowany oscylator kwarcowy).
• Telemetria RF: do 2 × 100 mW.
• Zgodność ze wszystkimi modułami/nadajnikami 2.4 GHz ExpressLRS.

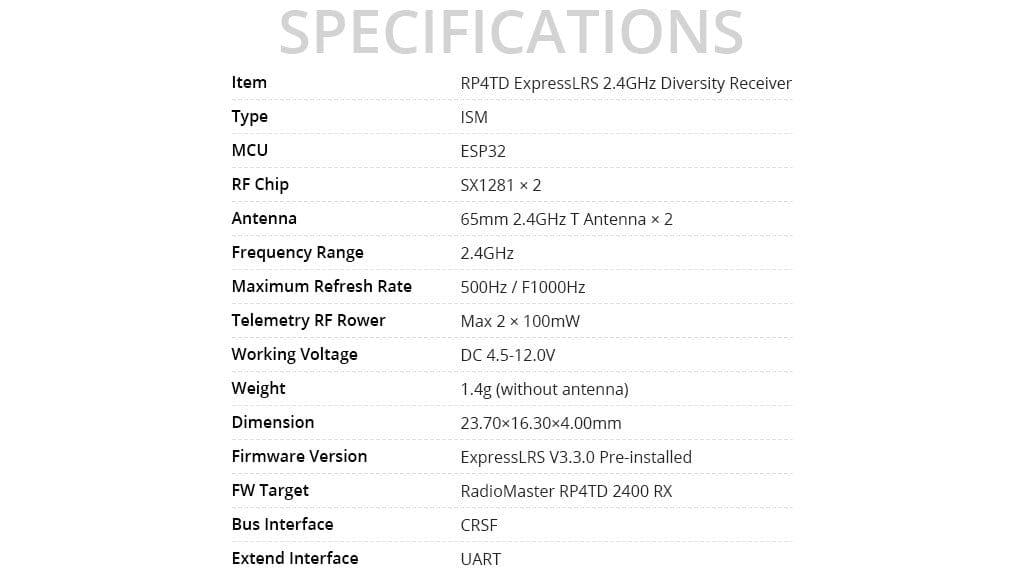

Specyfikacja

• Model: RP4TD ExpressLRS 2.4 GHz True Diversity Receiver
• Pasmo: ISM

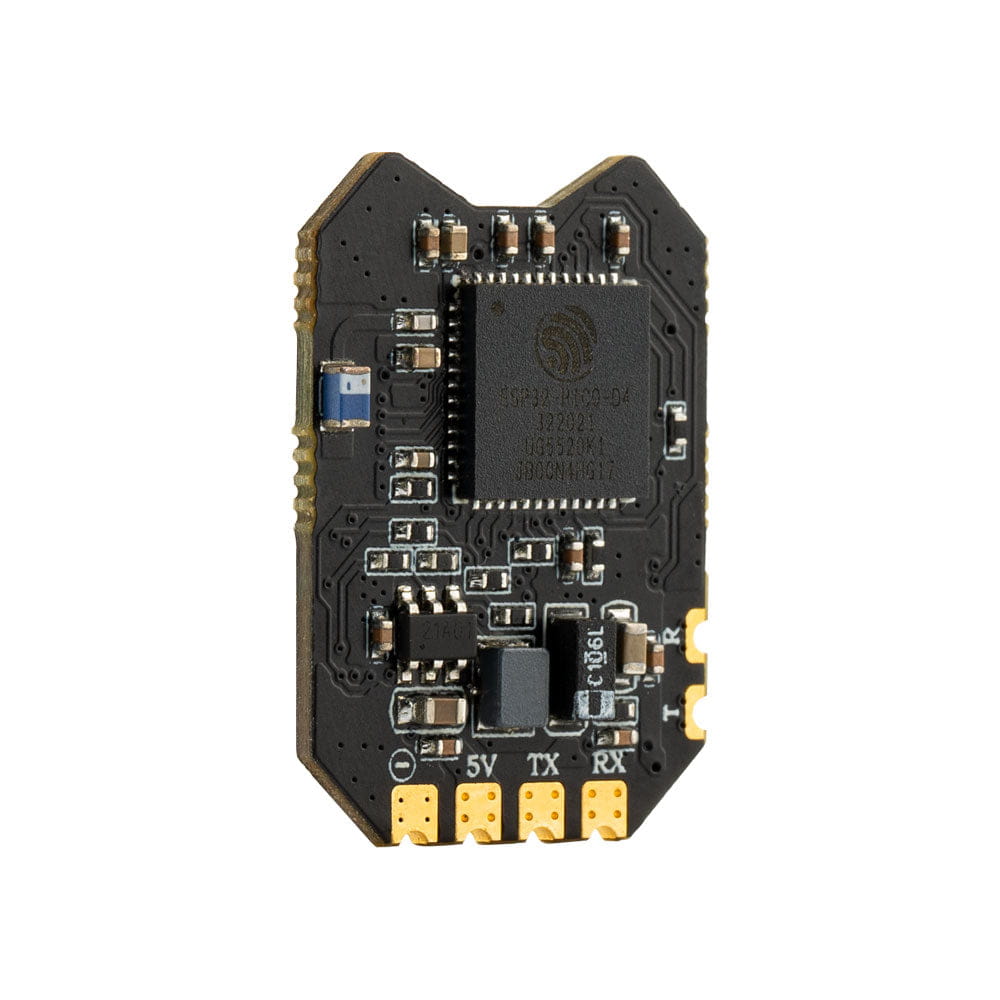

• MCU: ESP32
• Układ RF: 2 × SX1281

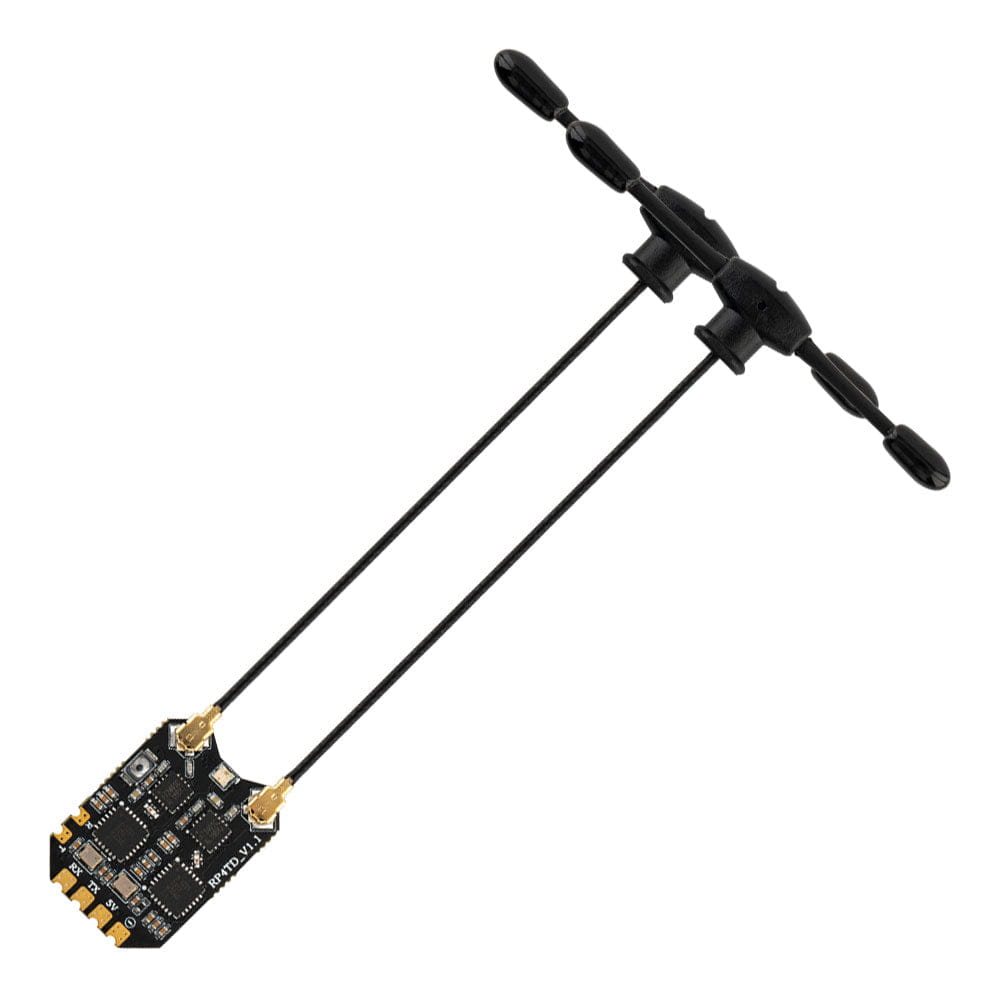

• Antena: 2 × T-antenna 2.4 GHz 65 mm
• Zakres częstotliwości: 2.4 GHz
• Maks. odświeżanie: 500 Hz / F1000 Hz
• Moc telemetrii RF: do 2 × 100 mW
• Napięcie pracy: 4.5–12.0 V DC

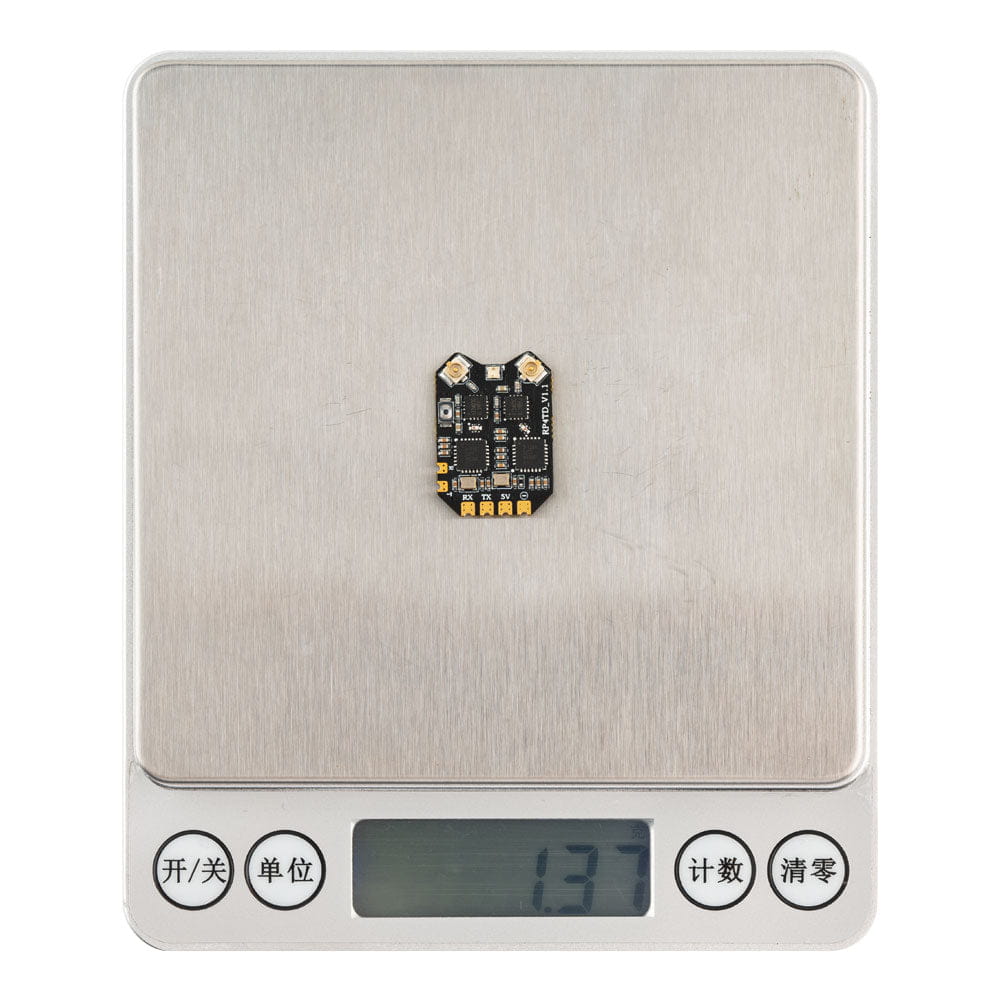

• Masa: 1.4 g (bez anten)
• Wymiary: 23.7 × 16.3 × 4.0 mm
• Wersja FW: ExpressLRS v3.3.0 (wstępnie zainstalowana)
• Cel FW: RadioMaster RP4TD 2400 RX
• Interfejs magistrali: CRSF
• Dodatkowy interfejs: UART

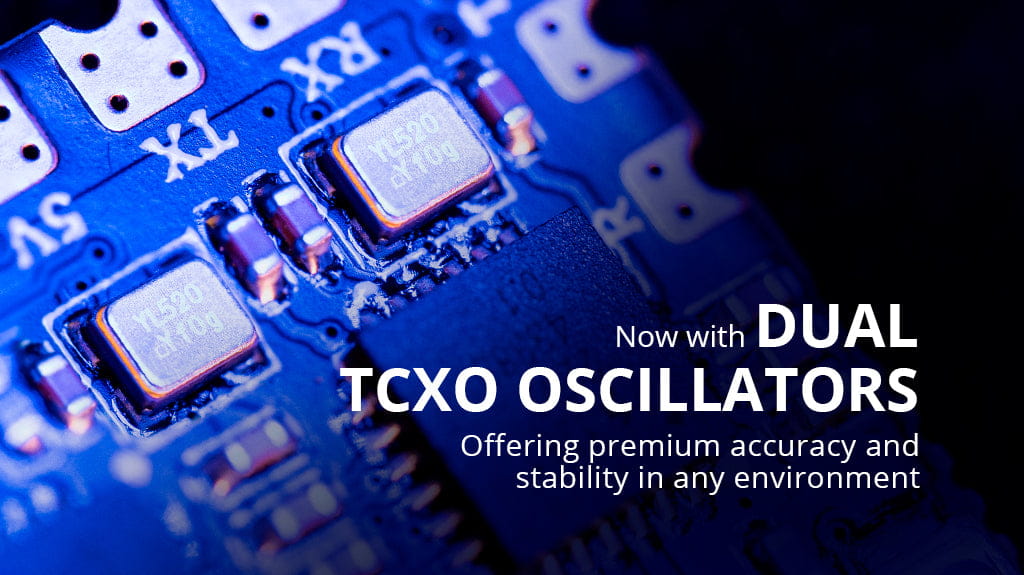

Podwójny TCXO

TCXO gwarantuje wysoką stabilność i dokładność częstotliwości, kompensując zmiany temperatury. Zapewnia to spójny i niezawodny odbiór nawet w skrajnych warunkach oraz ogranicza długoterminowy dryft częstotliwości. W testach zastosowanie dwóch TCXO w odbiorniku true diversity daje dodatkowe korzyści w stabilności linku.

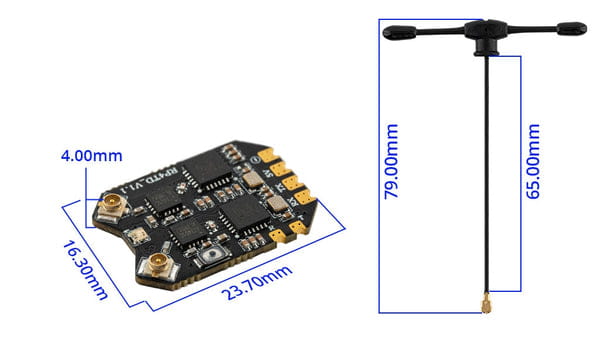

Wymiary

Produkty powiązane

• RP1 ELRS Nano Receiver
• RP2 ELRS Nano Receiver
• RP3 ELRS Nano Receiver

Do pobrania

• Instrukcja użytkownika RP4TD (PDF)

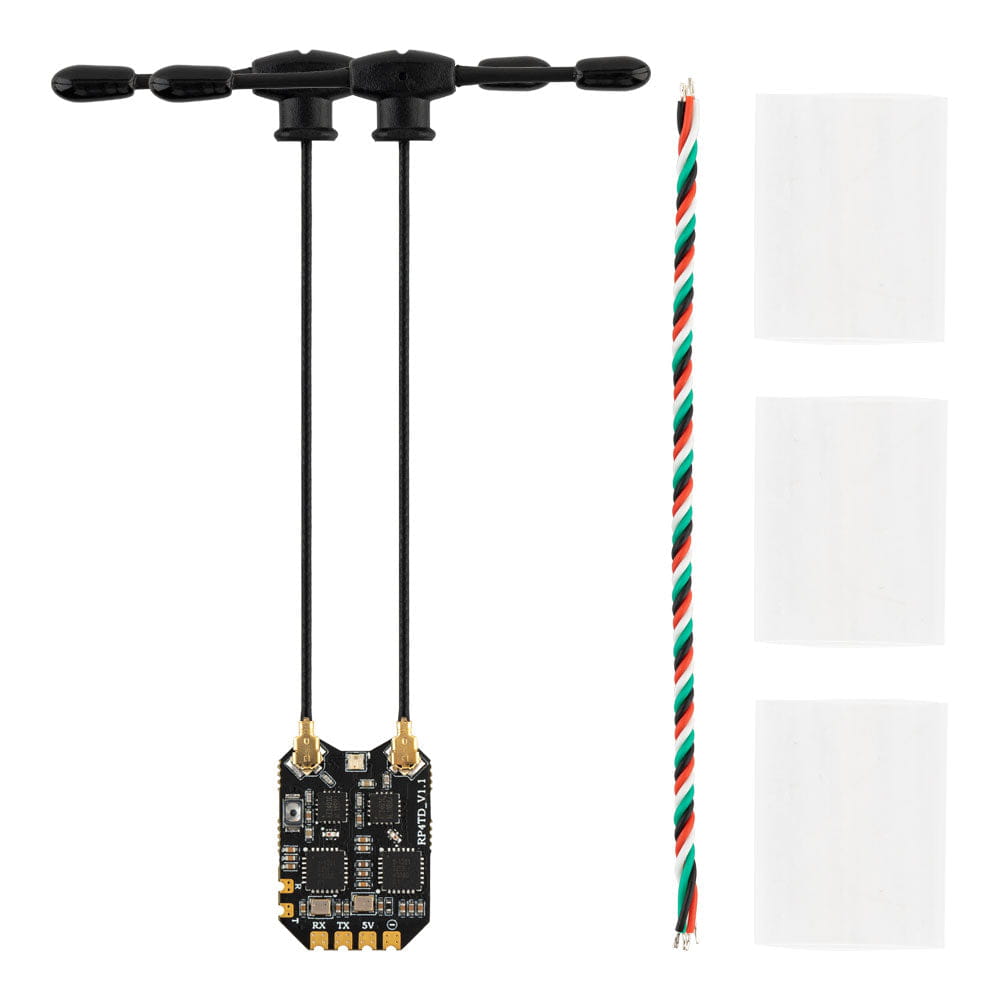

Zawartość opakowania

• 1 × RP4TD ExpressLRS 2.4 GHz True Diversity Receiver
• 1 × przewód CRSF
• 3 × rurka termokurczliwa
• 2 × antena T 2.4 GHz 65 mm (zainstalowane)
• 1 × instrukcja

RP4TD ma fabrycznie zainstalowany ExpressLRS.

ExpressLRS to otwarto-źródłowe, wysokowydajne łącze RC o dużym zasięgu i niskiej latencji oparte na technologii LoRa. Jest wysoce konfigurowalne i idealne dla entuzjastów RC, którzy cenią niezawodność i efektywność.

Połącz ExpressLRS z nadajnikami i odbiornikami RadioMaster, aby w pełni wykorzystać jego możliwości i uzyskać najwyższą jakość sterowania.

RP4TD jest kompatybilny z mLRS.

mLRS to otwarto-źródłowy, wysokowydajny system radiowy oparty na technologii LoRa, działający na 2.4 GHz, 915/868 MHz i 433 MHz/70 cm. Zapewnia bezpieczne, niezawodne i stabilne połączenie przy zachowaniu wysokiej przepustowości, dlatego sprawdzi się w wielu zastosowaniach — od MAVLink po transparentne łącze szeregowe.
