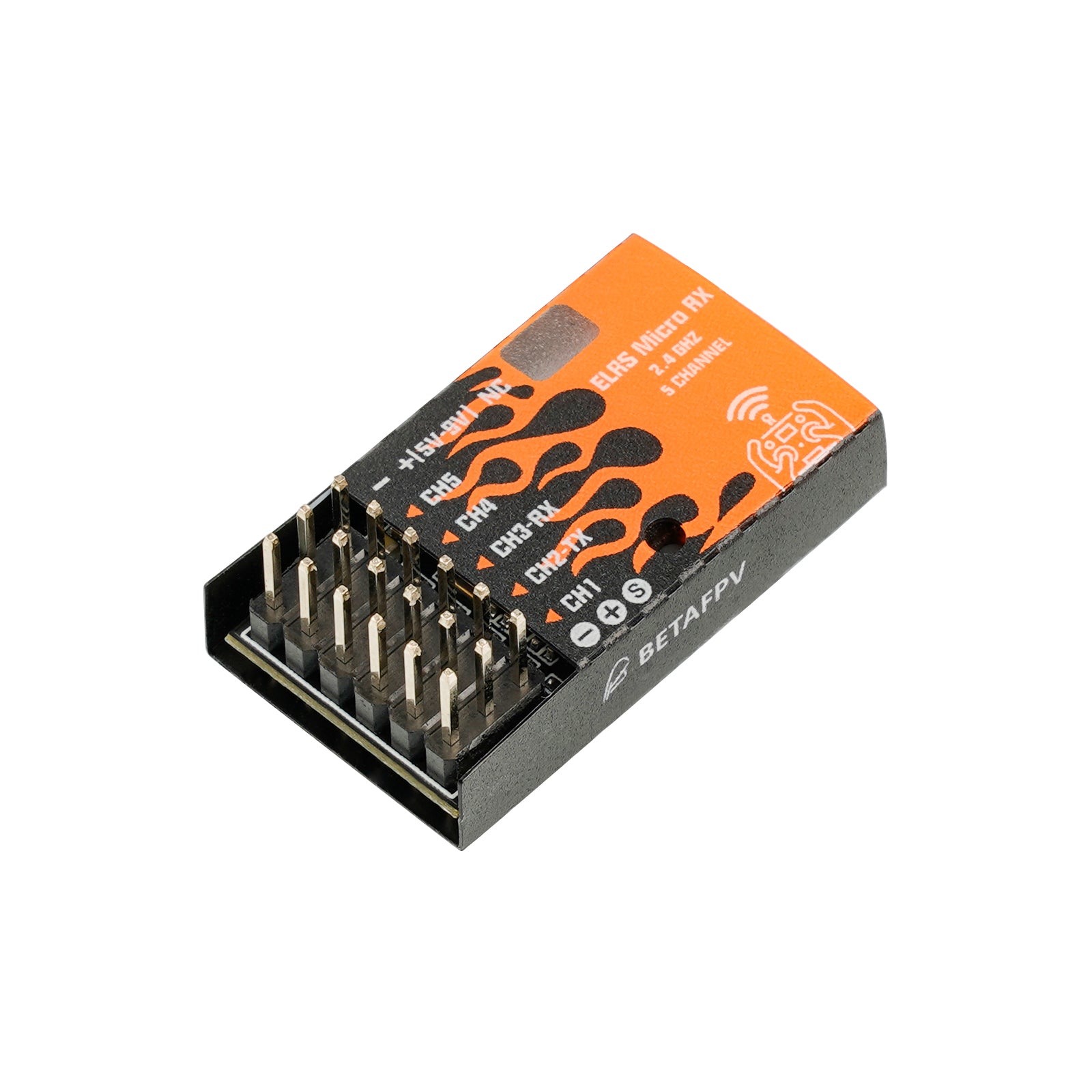

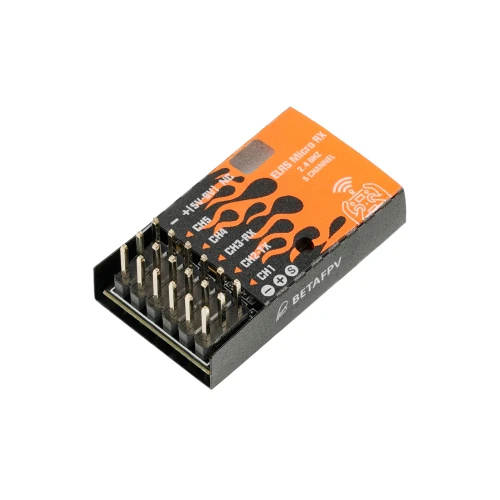

Odbiornik BetaFPV ELRS PWM Micro

Odbiornik BETAFPV Micro bazuje na projekcie ExpressLRS, otwartoźródłowym łączu RC przeznaczonym do zastosowań modelarskich. ExpressLRS dąży do uzyskania jak najlepszej jakości łącza pod kątem prędkości, opóźnień i zasięgu. Dzięki temu ExpressLRS jest jednym z najszybszych dostępnych łączy RC, jednocześnie oferując wydajność na duże odległości.

Odbiorniki ExpressLRS PWM

ExpressLRS obsługuje teraz bezpośrednie wyjście PWM z odbiorników zaprojektowanych specjalnie dla tego trybu. Odbiornik BETAFPV ELRS Micro posiada wyjście PWM do zastosowań w samolotach stałopłatach, helikopterach, samochodach RC, łodziach itp. Obsługuje funkcję failsafe, która chroni model przed utratą kontroli. Dodatkowo konstrukcja typu plug-and-play ułatwia obsługę.

Uwaga: Aby korzystać z odbiornika PWM, upewnij się, że firmware nadajnika i odbiornika to ELRS V2.0.0 lub zgodne wersje.

Odbiorniki BETAFPV ExpressLRS

Wybór odpowiedniego odbiornika do lotu quadcoptera lub innych modeli RC jest istotny. Odbiorniki BETAFPV ExpressLRS, w tym ELRS Lite, Nano, Micro oraz nowszy SuperD, w dużym stopniu spełniają wymagania pilotów FPV.

Specyfikacja

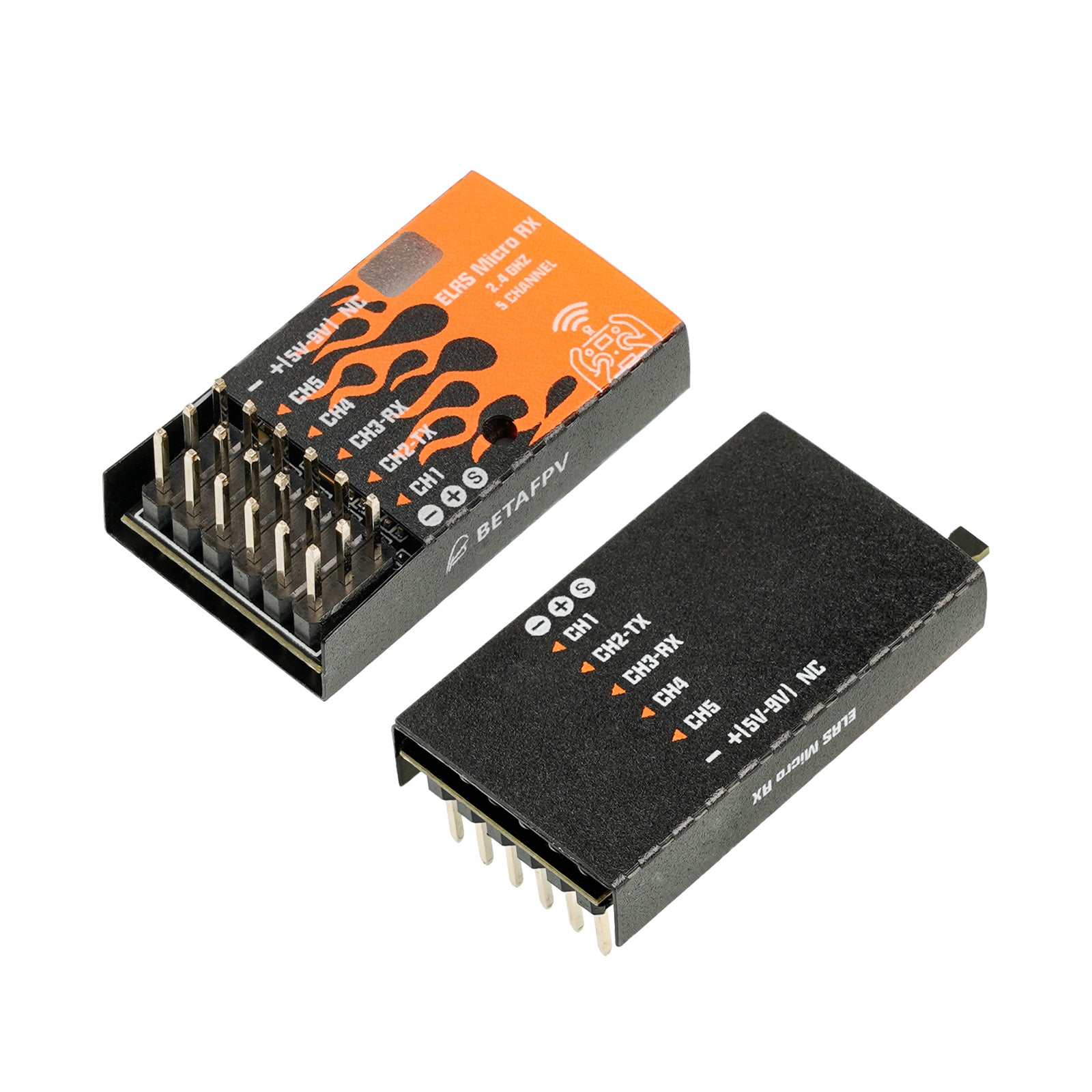

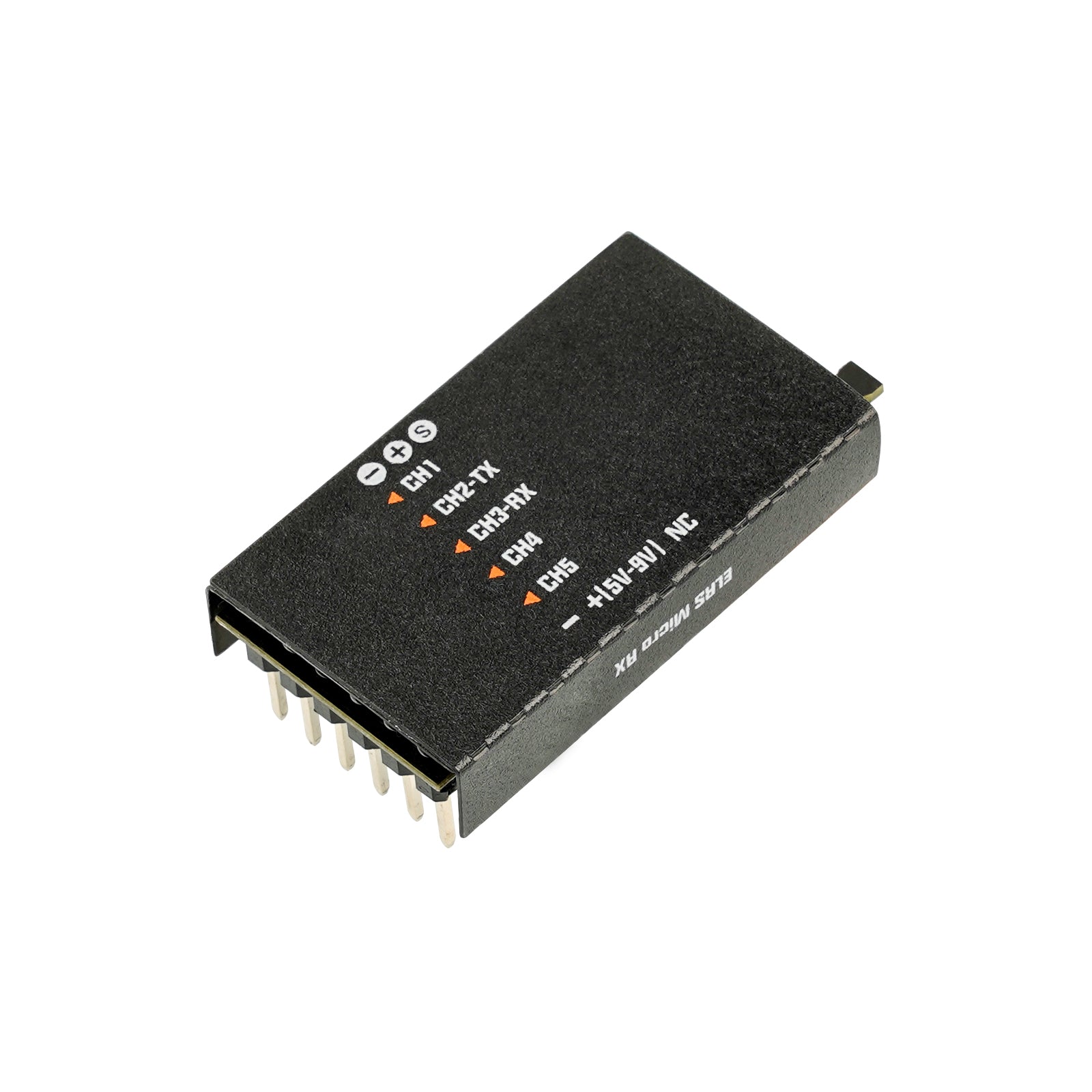

• Produkt: BETAFPV ELRS Micro Receiver

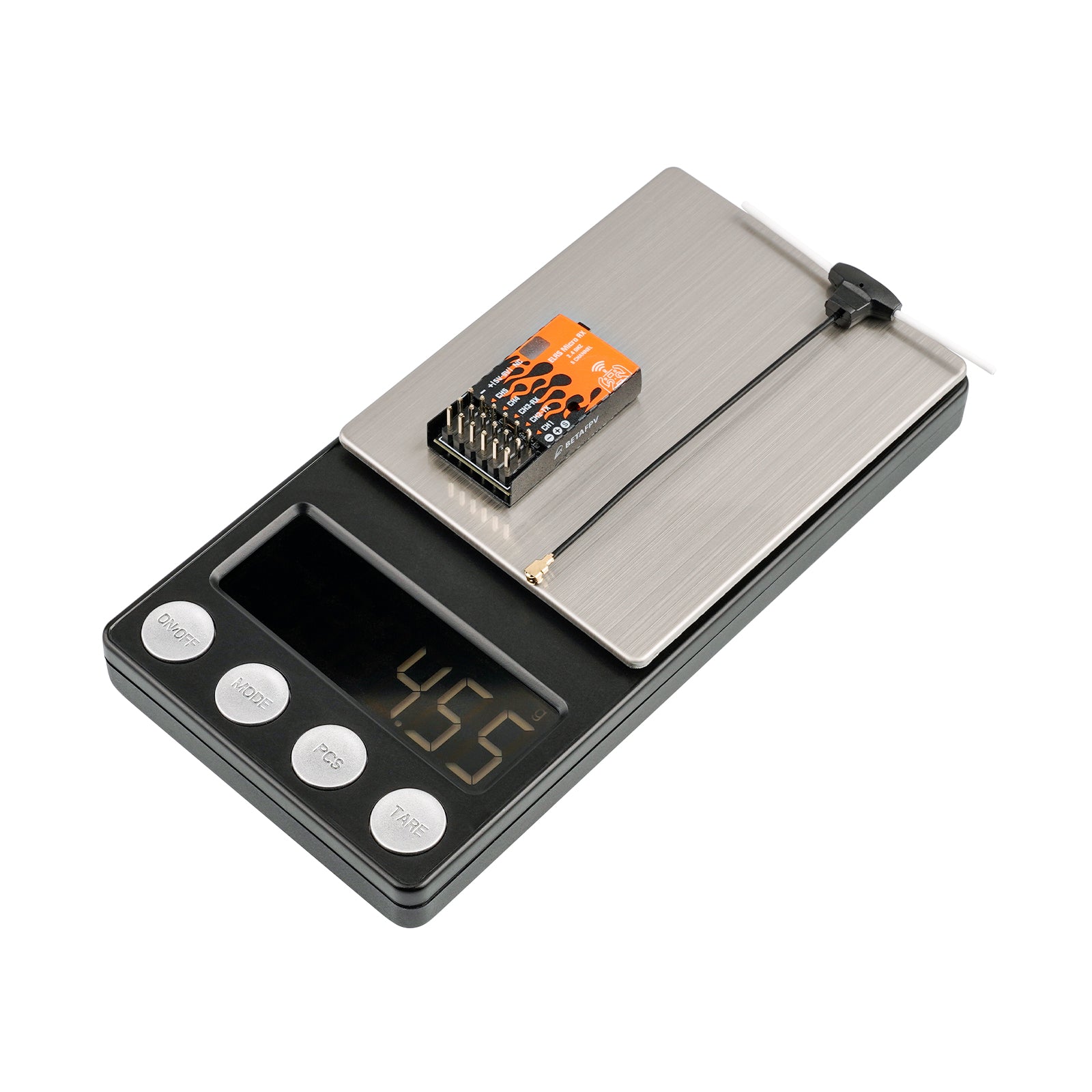

• Waga: 4.5 g (z anteną)

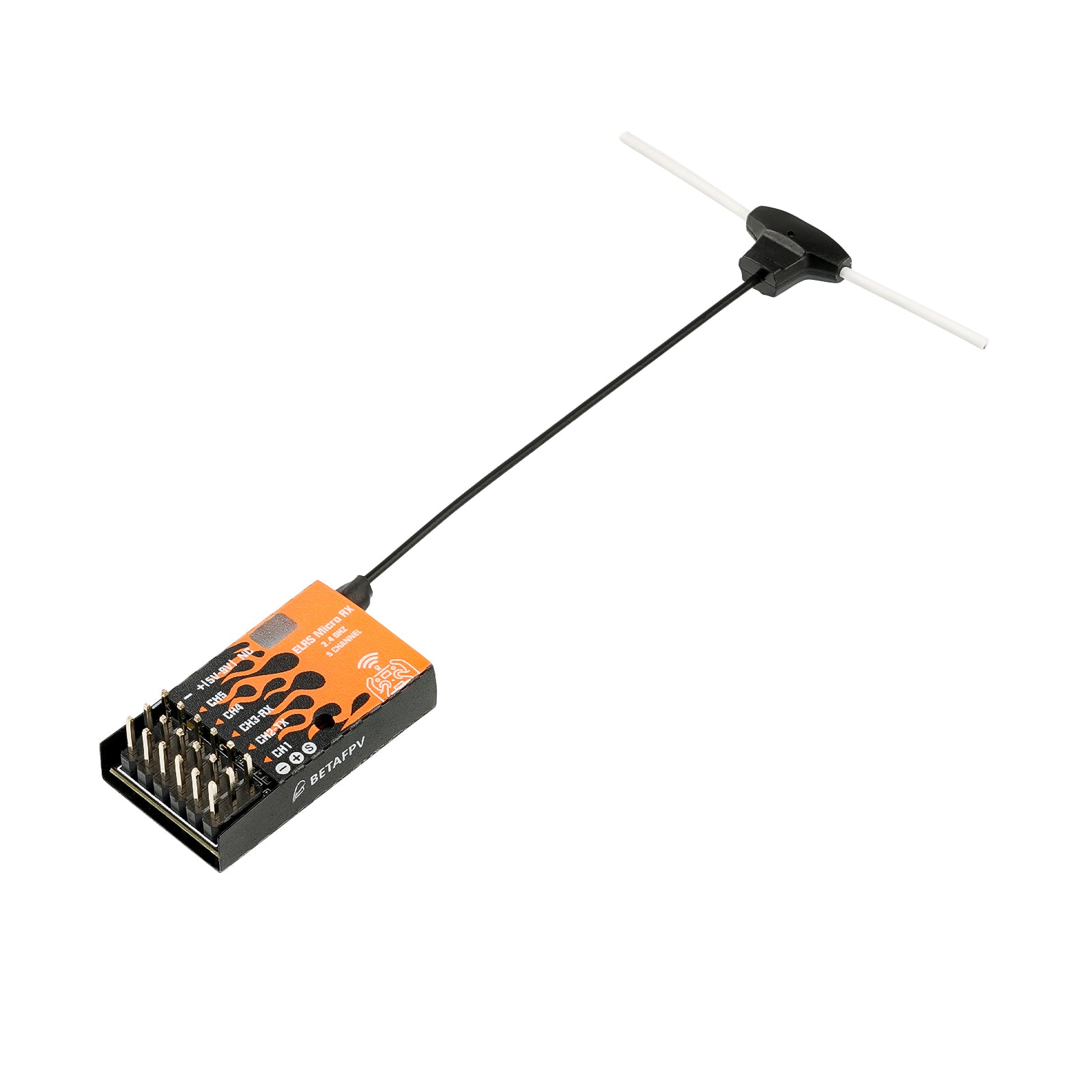

• Antenna: U.FL + T antenna (zalecana 80 mm Dipole T Antenna)
• PWM kanały: 5 kanałów
• Protokół wyjścia szeregowego: PWM lub CRSF
• Rozmiar: 19 mm × 32 mm × 9 mm (bez anteny)
• MCU: ESP8285 / SX1280 / SX1281
• Moc telemetrii: 12.5 dBm / 17 mW
• Pasmo częstotliwości: 2.4 GHz ISM
• Napięcie wejściowe: 5V ~ 9V DC @ "+" pad
• Domyślna wersja firmware: ExpressLRS v2.0
• Przeznaczenie: multirotory, samoloty stałopłatowe, helikoptery, samochody RC, łodzie RC itp.

Schemat

Poniżej znajduje się schemat odbiornika ELRS Micro.

Uwaga: Aktualnie wersja firmware odbiornika Micro produkowanego przez naszą firmę to ELRS 3.3.0. Zespół ExpressLRS oficjalnie opublikował wersję 3.3.0, która nie jest kompatybilna z wersją 2.x. Ważne: moduł TX i odbiornik muszą mieć tę samą wersję ELRS, w przeciwnym razie nie uda się dopasować częstotliwości.

Uwaga: Odbiornik Micro obsługuje także wgranie firmware'u z wyjściem CRSF; w takim przypadku CH2 odpowiada TX, a CH3 odpowiada RX.

Instrukcja wgrywania firmware'u dla odbiornika Micro: Jak wgrać firmware ELRS RX/TX.

Pobierz firmware ELRS Micro Receiver (przykładowa wersja V3.3.0): Pliki firmware.

Dowiedz się więcej o ExpressLRS

ExpressLRS to otwartoźródłowy protokół radiowy dla zastosowań RC. Projekt jest dostępny na GitHub oraz istnieje społeczność dyskusyjna (np. grupy na Facebook).

ExpressLRS opiera się na układach Semtech LoRa, takich jak SX127x lub SX1280. Celem jest uzyskanie jak najlepszej wydajności łącza pod względem prędkości, opóźnień i zasięgu. Przy 900 MHz obsługiwane jest maksymalnie 200 Hz rate pakietów. Przy 2.4 GHz obecnie wspierane jest do 500 Hz (z niestandardową wersją OpenTX). Dzięki temu ExpressLRS łączy wysoką prędkość z możliwością długiego zasięgu.

Więcej informacji o technologii Semtech LoRa: Semtech LoRa.

Procedura parowania

Odbiornik Micro fabrycznie dostarczany jest z głównym wydaniem protokołu V2.0.0 i nie ma ustawionej frazy parowania (Binding Phrase). Upewnij się, że moduł RF TX działa na oficjalnym wydaniu V2.0.0 i że nie ustawiono wcześniej Binding Phrase.

• Wejdź w tryb parowania, podłączając i odłączając odbiornik Micro trzykrotnie.
• Jeśli dioda LED miga podwójnie, odbiornik jest w trybie parowania.
• Upewnij się, że moduł RF TX lub nadajnik również wszedł w tryb parowania i wysyła impuls parowania.
• Gdy dioda świeci ciągłym światłem, oznacza to, że urządzenia zostały pomyślnie sparowane.

Uwaga: Po pomyślnym sparowaniu odbiornik zapisze informacje o parowaniu i nie będzie potrzeby ponownego parowania przy kolejnych użyciach.

Uwaga: Jeśli wgrasz własne firmware z Binding Phrase, upewnij się, że moduł RF TX ma tą samą frazę, aby wykonać automatyczne parowanie.

Failsafe i wyjście PWM

Gdy nastąpi utrata połączenia między nadajnikiem a odbiornikiem, funkcja failsafe ustawi wszystkie kanały na wartości failsafe ustawione przez użytkownika, co maksymalnie zwiększa bezpieczeństwo i zapobiega utracie kontroli. Konieczne jest prawidłowe ustawienie wartości failsafe, jeśli nie używasz kontrolera lotu (np. w samolotach stałopłatach).

• Włącz odbiornik Micro i odczekaj 20 sekund bez parowania.
• Gdy wskaźnik miga szybko, aktywowane zostało WiFi odbiornika.
• Połącz się do WiFi z komputera lub telefonu.
• Nazwa WiFi: ExpressLRS RX
• Hasło WiFi: expresslrs
• Otwórz adres: http://10.0.0.1 i ustaw własne wartości failsafe.

Uwaga: Wartości failsafe są absolutne i nie korzystają z flagi "invert".

Status diody LED odbiornika Micro:

FAQ

Zalecany ExpressLRS Recovery Dongle do odblokowania (unbricking) odbiornika.

Zawartość opakowania

• 1 × ELRS Micro Receiver
• 1 × BETAFPV 80 mm T antenna
