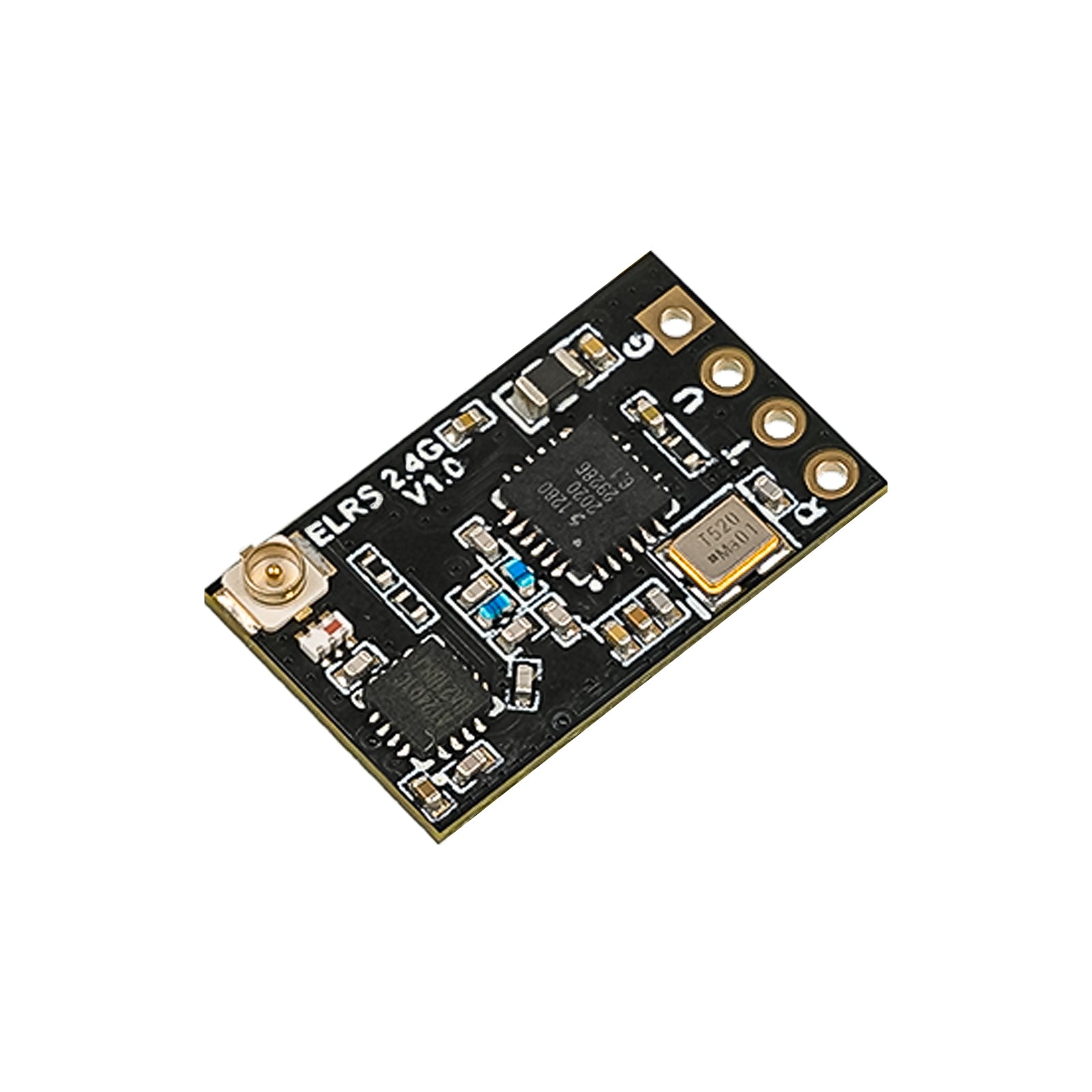

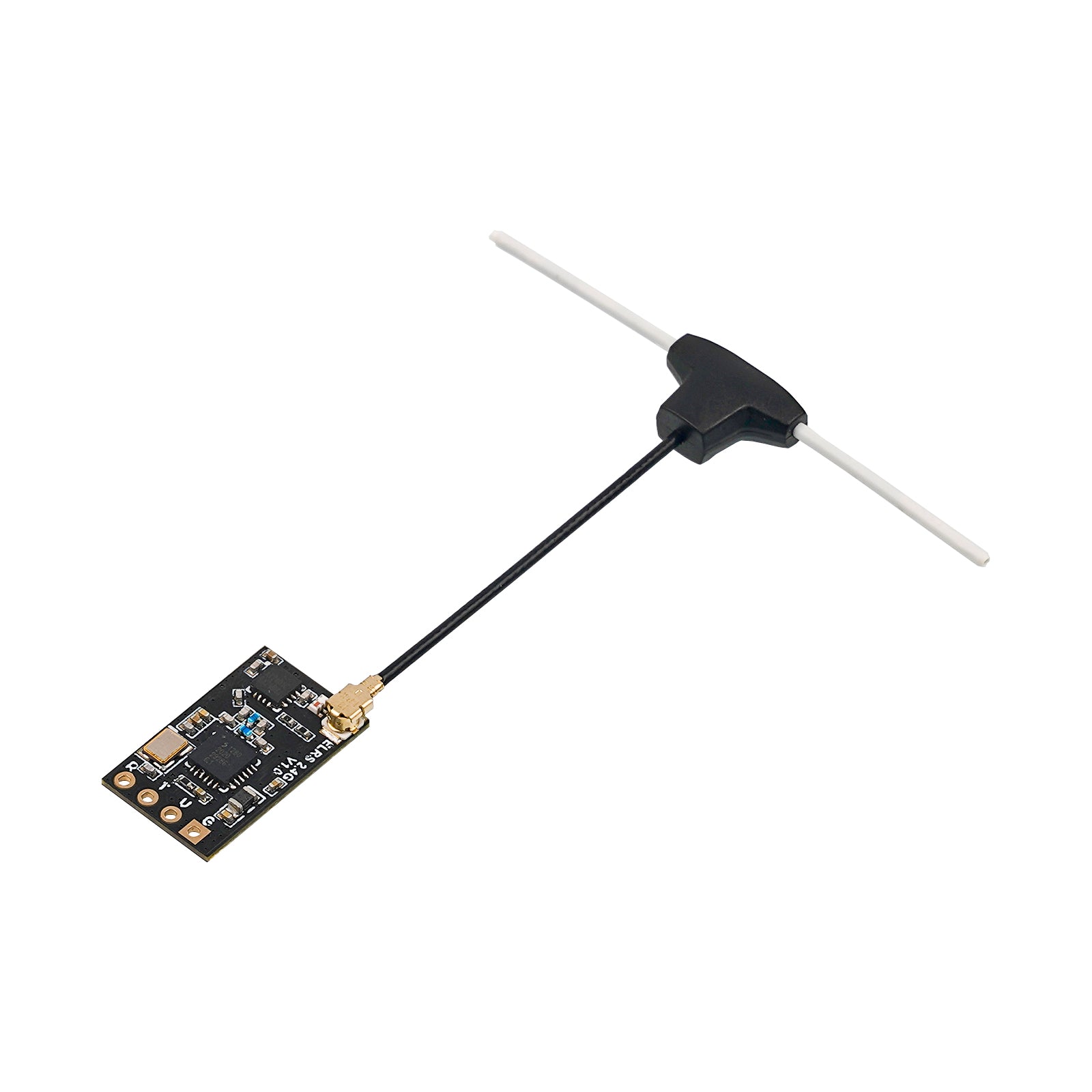

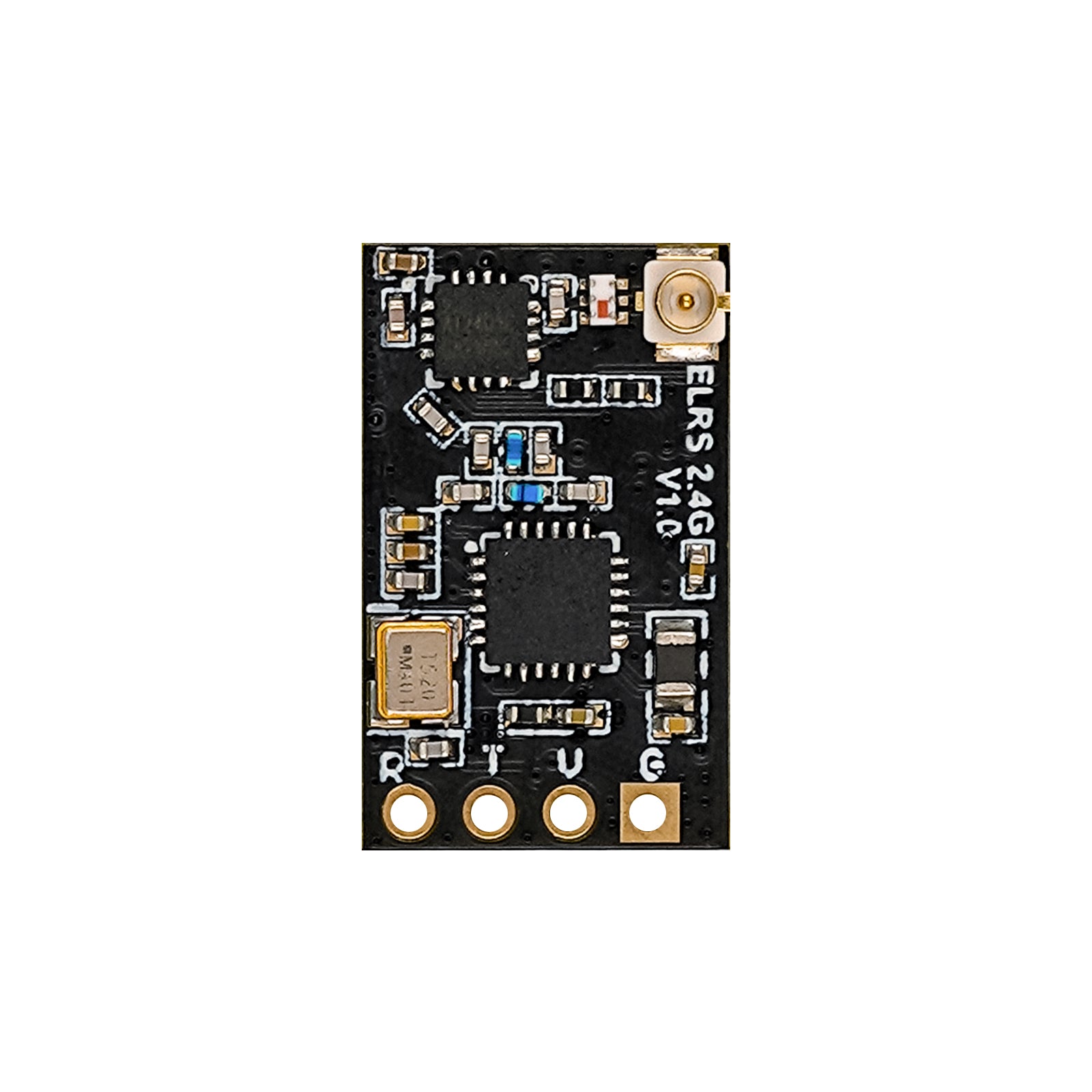

Odbiornik BetaFPV ELRS Nano 2.4 (46mm)

Odbiornik BETAFPV Nano bazuje na projekcie ExpressLRS, otwartym łączu RC przeznaczonym do zastosowań radiowych. ExpressLRS dąży do uzyskania jak najlepszej wydajności łącza pod względem prędkości, opóźnień i zasięgu. Dzięki temu ExpressLRS jest jednym z najszybszych dostępnych łączy RC, oferując jednocześnie wydajność na długim zasięgu.

Specyfikacja

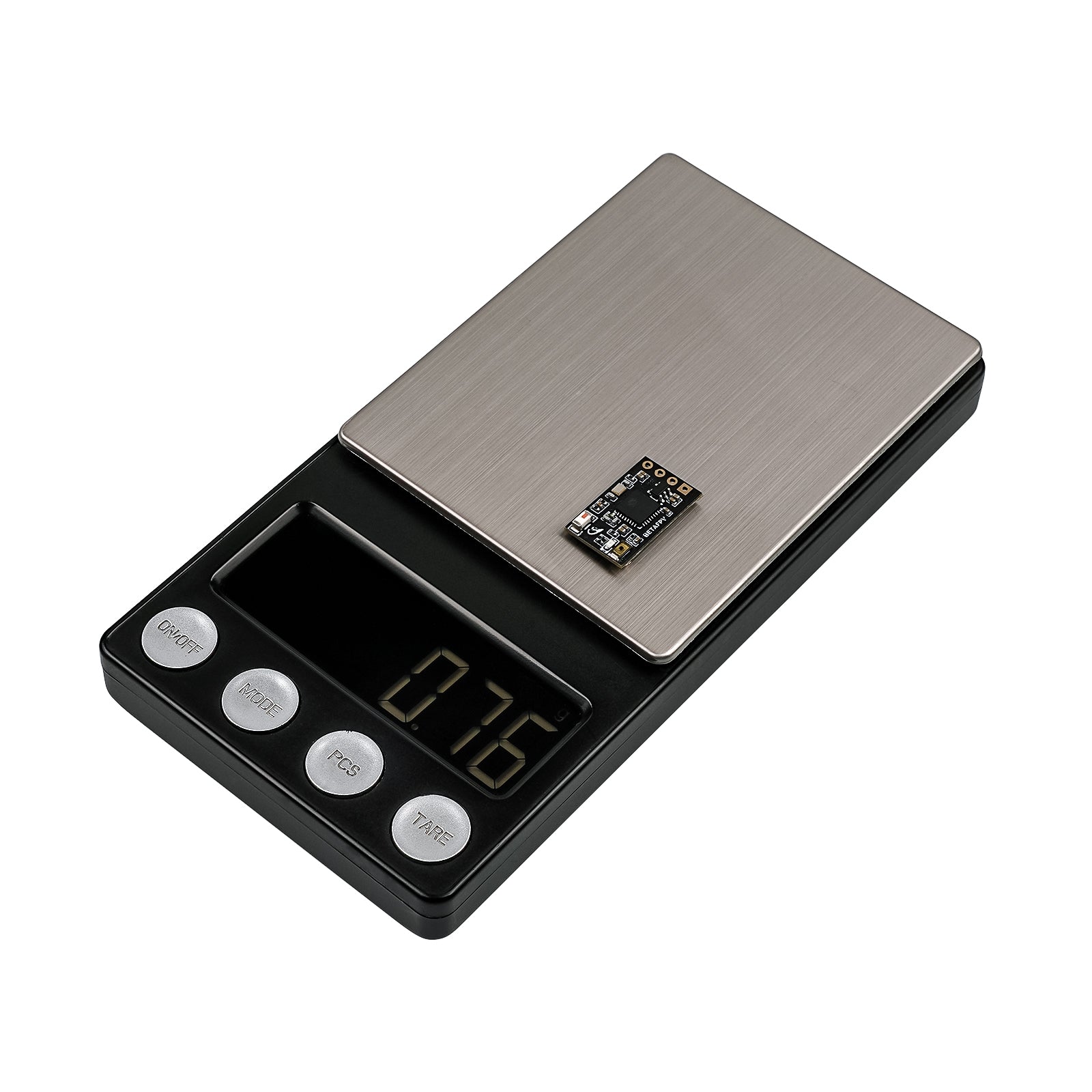

• Waga: 0,7 g (jedynie odbiornik)
• Wymiary: 12 mm × 19 mm
• Moc telemetryczna: 20 dBm (100 mW, wersja 2.4G)
• Pasma częstotliwości (wersja 2.4G): 2.4 GHz ISM
• Pasma częstotliwości (wersje 915MHz/868MHz): 915 MHz FCC / 868 MHz EU
• Napięcie wejściowe: 5 V
• Złącze antenowe: U.FL MHF

Odbiorniki BETAFPV ExpressLRS

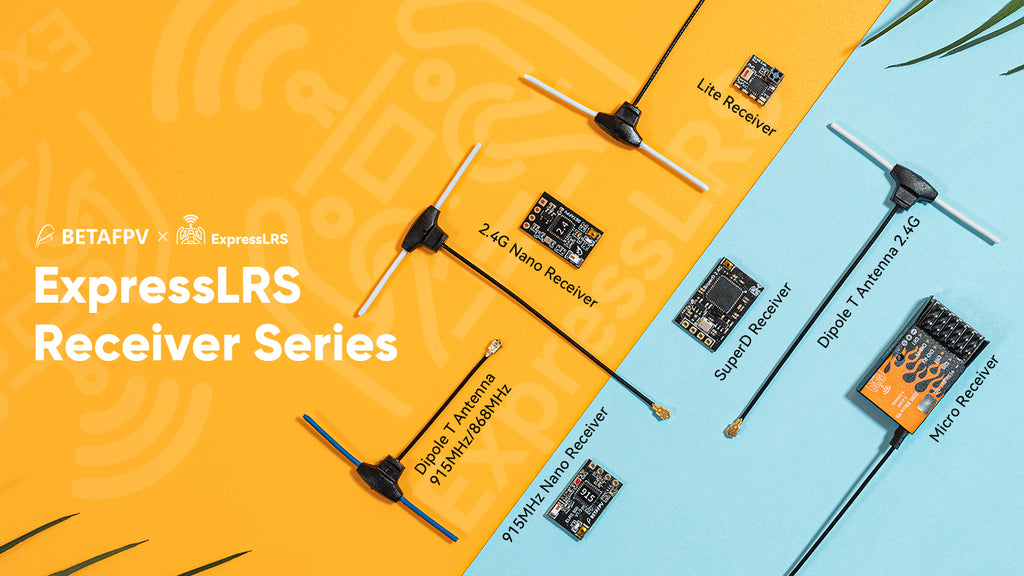

Wybór odpowiedniego odbiornika do lotu quadcoptera lub innych modeli RC jest bardzo istotny. Odbiorniki BETAFPV ExpressLRS, w tym ELRS Lite, Nano, Micro oraz najnowszy SuperD, w znacznym stopniu spełniają wymagania pilotów FPV.

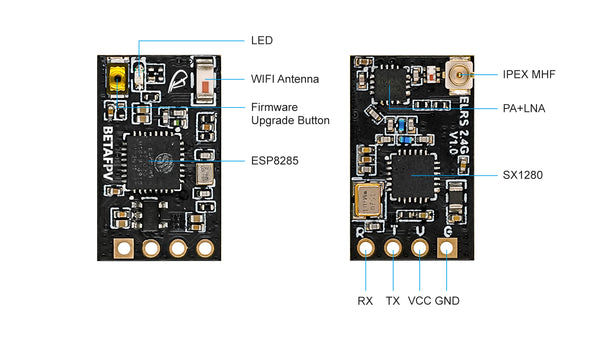

Schemat

Odbiornik Nano wersja 2.4G:

Uwaga: Obecna wersja firmware odbiornika Nano oraz modułu wyprodukowanego przez naszą firmę to ELRS 3.3.0. Zespół ExpressLRS oficjalnie wydał wersję 1.0.0; w oparciu o tę wersję wprowadziliśmy pewne aktualizacje:

• Moduł nadajnika 2.4G Nano wspiera odświeżanie 500 Hz;
• Krótki przycisk na module Nano naciśnięty 3 razy przełącza go w tryb parowania.

Zalecamy klientom uaktualnienie wersji ELRS modułów i odbiorników do 3.3.0. Moduł i odbiornik muszą mieć tę samą wersję ELRS, w przeciwnym razie częstotliwości nie będą się poprawnie dopasowywać.

Pobierz firmware dla ELRS Nano Receiver (wersja V3.3.0).

Dowiedz się więcej o ExpressLRS

ExpressLRS to otwarty projekt łącza RC dla zastosowań RC. Projekt jest dostępny na GitHub lub można dołączyć do dyskusji w grupie na Facebooku.

ExpressLRS opiera się na układach Semtech LoRa (SX127x lub SX1280) dla RX i TX. Celem projektu jest uzyskanie jak najlepszej wydajności łącza pod względem prędkości, opóźnień i zasięgu. Przy 900 MHz obsługiwany jest maksymalnie pakietowy tryb 200 Hz. Przy 2.4 GHz obecnie obsługiwane jest 500 Hz przy użyciu specjalnej kompilacji OpenTX. Dzięki temu ExpressLRS jest jednym z najszybszych łączy RC, oferując jednocześnie wydajność na długim zasięgu.

Coraz więcej producentów zaczyna wspierać protokół radiowy ExpressLRS w różnych produktach, takich jak nadajniki z wbudowanym ELRS, drony z wbudowanym odbiornikiem ELRS czy moduły ELRS do zatoki JR i Nano. Zespół BETAFPV uczestniczy w tym projekcie i dostarcza serię komponentów ExpressLRS.

Konfiguracja i parowanie

ExpressLRS używa protokołu szeregowego Crossfire (CRSF) do komunikacji między odbiornikiem a kontrolerem lotu. Upewnij się, że płytka kontrolera lotu obsługuje protokół CRSF. Poniżej pokazano konfigurację na kontrolerze lotu z firmware Betaflight jako przykład.

Połączenie między odbiornikiem ELRS Nano a płytką FC pokazane jest na poniższym rysunku.

Włącz odpowiedni UART (np. UART3) jako Serial Rx w zakładce "Ports" konfiguratora Betaflight.

W zakładce "Configuration" wybierz "Serial-based receiver" w panelu "Receiver" i ustaw protokół na "CRSF". Telemetria jest opcjonalna i zmniejszy częstotliwość aktualizacji, ponieważ sloty transmisji są wykorzystywane na telemetrię.

Odbiornik Nano może wejść w tryb parowania po trzykrotnym włączeniu/wyłączeniu zasilania.

• Włóż i wyjmij odbiornik Nano trzy razy;
• Upewnij się, że dioda LED wykonuje szybkie podwójne miganie — to oznacza tryb parowania;
• Upewnij się, że moduł RF TX lub nadajnik radiowy również wszedł w tryb parowania i wysyła sygnał parowania;
• Jeśli odbiornik ma stałe światło, jest sparowany.

Uwaga: Po jednorazowym sparowaniu odbiornik zapisze informacje o parowaniu. Po ponownym zasileniu połączenie nastąpi automatycznie.

Pobierz instrukcję obsługi odbiornika BETAFPV ELRS Nano.

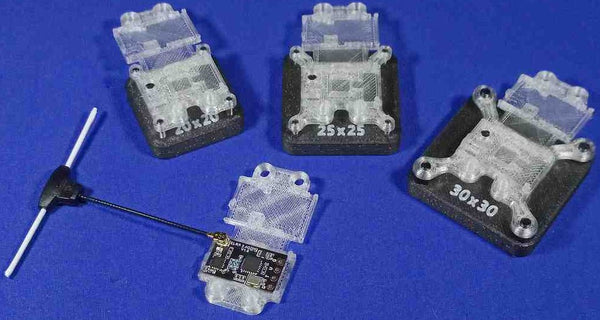

Składane uchwyty TPU do odbiorników ExpressLRS 2.4G zostały zaprojektowane przez Ridwana Hughesa jako wielokrotnego użytku i łatwe do druku. Plik STL jest dostępny do pobrania na Thingiverse.

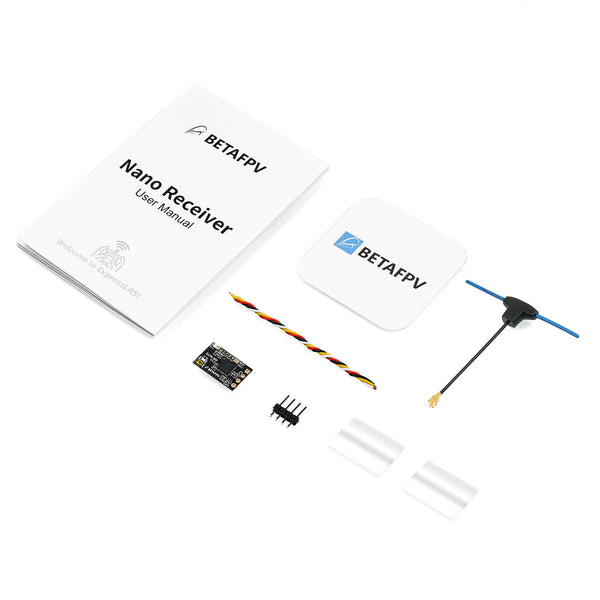

Zawartość opakowania

• 1 × odbiornik BETAFPV ELRS Nano
• 1 × antena T BETAFPV
• 2 × zapasowe rurki termokurczliwe
• 4 × przewody połączeniowe 30 AWG silikonowe (1 czarny, 1 czerwony, 1 biały, 1 żółty)
• 1 × pin header 1x4
• 1 × instrukcja obsługi odbiornika Nano
