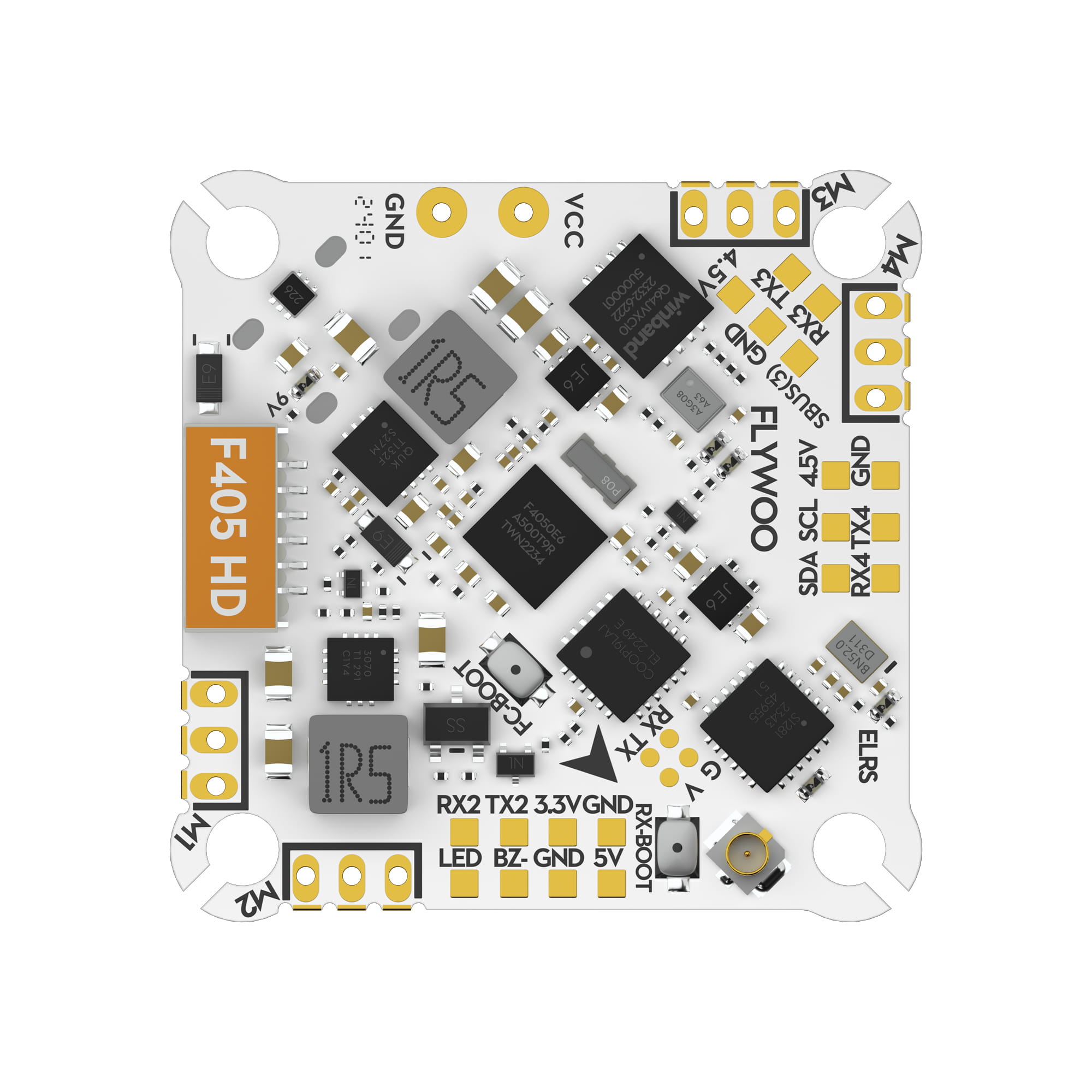

GOKU F405 HD 1-2S 12A ELRS AIO V2 Plug&Play O4 / O4 PRO (ICM42688)

Kontroler Lotu GOKU F405 HD 1-2S ELRS AIO V2

Wraz z rosnącą popularnością transmisji cyfrowej, FLYWOO wprowadza innowacyjne rozwiązanie dla mikro dronów HD 1-2S.

To w pełni funkcjonalne rozwiązanie AIO HD integruje interfejs Type-C, jest wyposażone w wysokowydajny układ MCU F405 BGA i oferuje wystarczającą liczbę portów UART, aby zaspokoić wszystkie Twoje potrzeby. GOKU F405 HD V2 AIO posiada wbudowany moduł BEC 9V 2A, skutecznie zapobiegając przerwom w zasilaniu jednostki O3 Air z powodu niewystarczającego napięcia.

Dodatkowo, jest wyposażony w szeregowy odbiornik ELRS 2.4G, 8MB czarnej skrzynki, barometr i czujnik prądu, specjalnie zaprojektowany dla VTX HD. Jego gniazdowe połączenia silników i konstrukcja plug-and-play O3 znacznie upraszczają proces instalacji i debugowania, osiągając idealne połączenie wydajności i wygody.

Najważniejsze cechy:

1. Konstrukcja Type-C: Wykorzystuje Type-C, zapewniając wygodniejsze i bardziej niezawodne połączenia.

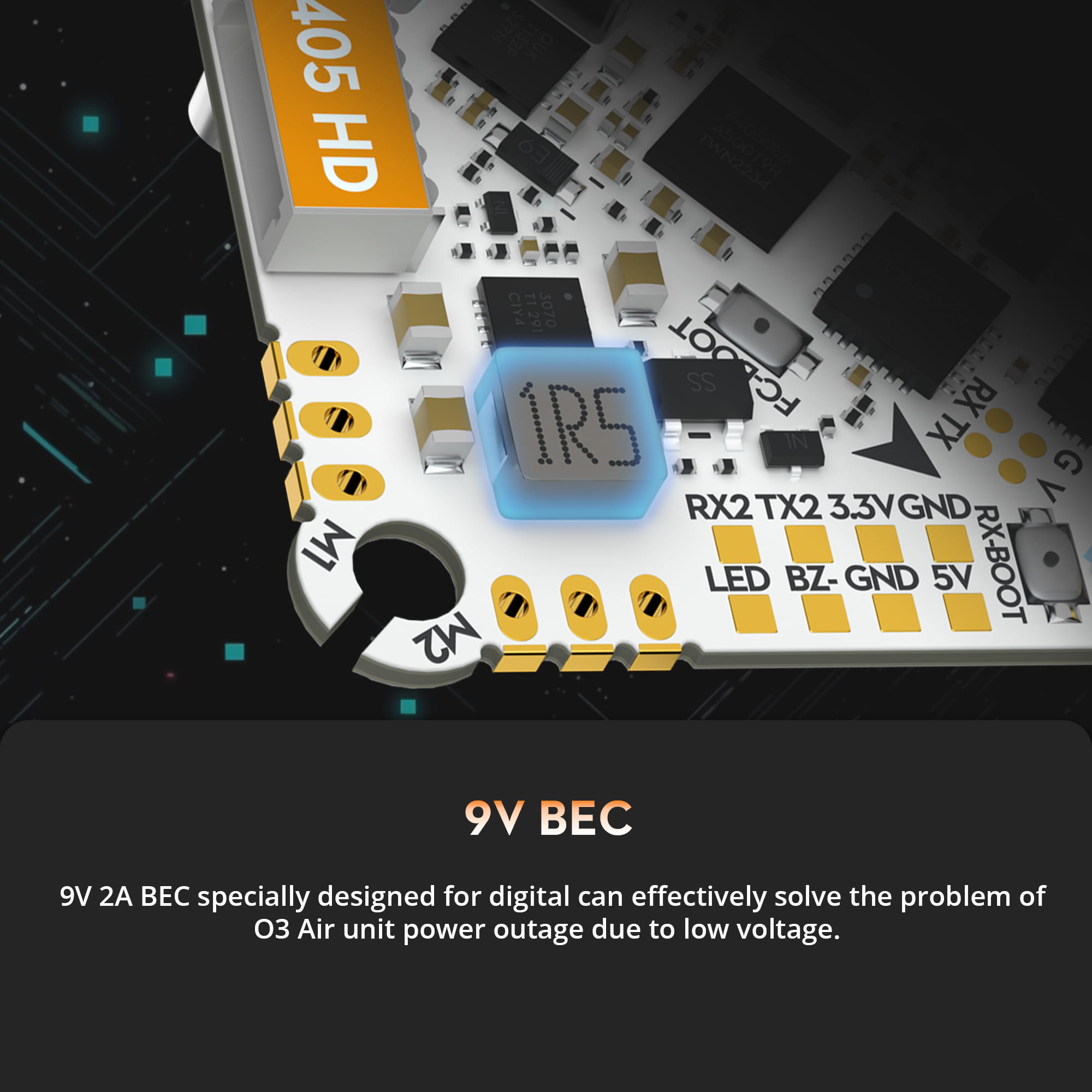

2. Nowe zasilanie: Posiada BEC 9V 2A, skutecznie zapobiegając przerwom w zasilaniu jednostki O3 Air z powodu spadku napięcia.
3. Port O3 Plug-and-Play: Bezpośrednie podłączenie do jednostki O3 Air eliminuje skomplikowane etapy lutowania.
4. Konstrukcja gniazd silników: Wykorzystuje połączenia gniazdowe dla silników, aby ułatwić szybką wymianę i modernizację.

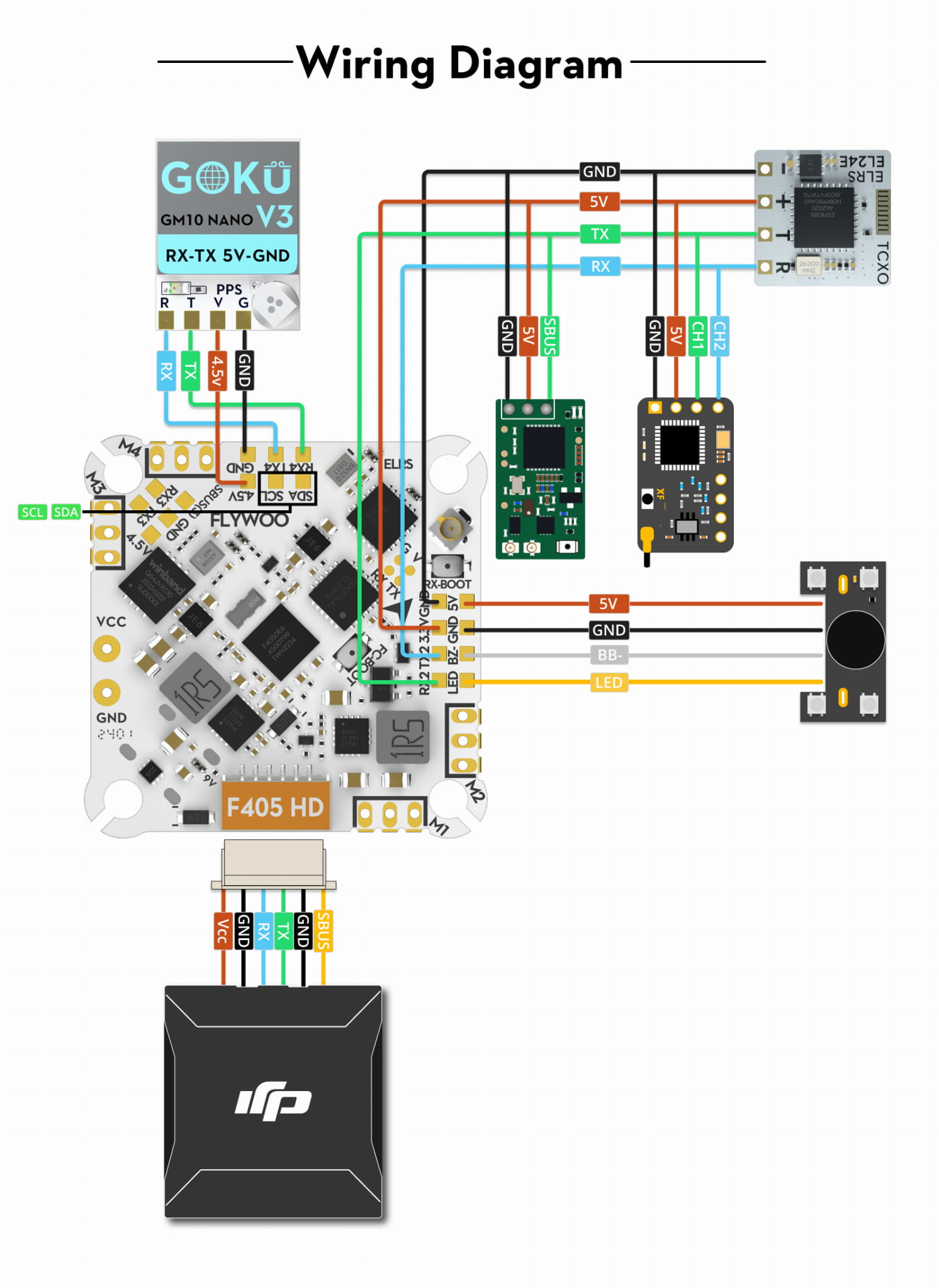

5. Wielofunkcyjna konstrukcja: Integruje szeregowy odbiornik ELRS 2.4G, 8MB czarnej skrzynki, barometr i czujnik prądu, rezerwuje 2 pełne porty UART i 1 standardowy port SBUS, obsługując połączenia z różnymi urządzeniami, takimi jak GPS, VTX HD i zewnętrzne odbiorniki.

Porównanie modeli GOKU AIO

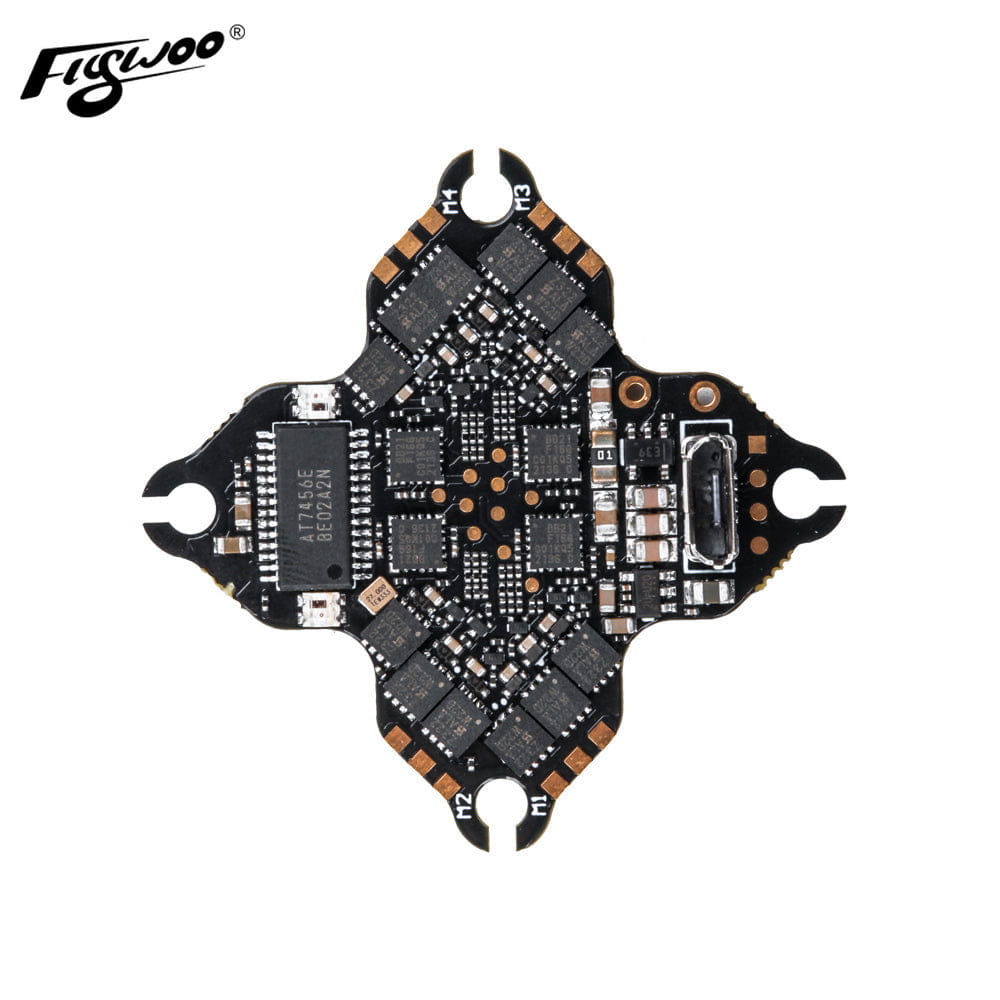

Cecha	GOKU F405 HD 1-2S ELRS AIO V2	GOKU F405 1-2S 12A AIO ELRS
Zdjęcie
Firmware:	FLYWOOF405S_AIO	FLYWOOF405S_AIO
BEC:	5V 2A/9V 2A	5V 2A
Flash:	8M	8M
LED:	2*WS2812	2*WS2812
Barometr:	DPS310/SPL06	DPS310/SPL06
Żyroskop:	ICM42688P / MPU6000	ICM42688P / MPU6000
Silnik:	M1-M4 WYJŚCIE I2C: SCL/SDA	M1-M4 WYJŚCIE I2C: SCL/SDA
UARTy:	1,2,3,4,5,6	1,2,3,4,5,6
Złącze:	Type-C	Micro
OSD:	NIE	AT7456E
Otwory montażowe:	25.5*25.5-3mm	25.5*25.5-3mm
Rozmiar:	30*30mm	30*30mm

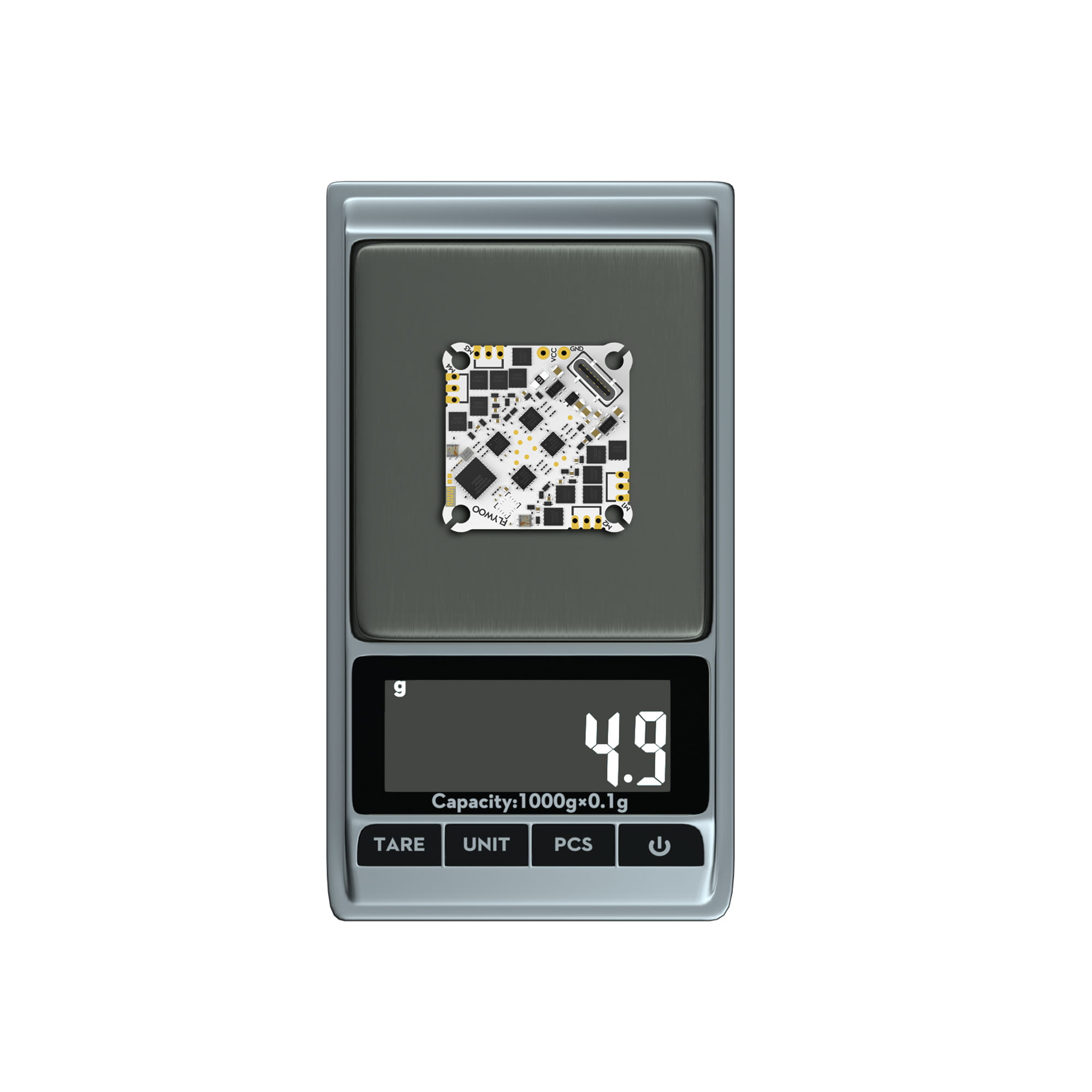

Waga:	4.9g	4.1g

Specyfikacja techniczna (GOKU F405 HD 1-2S ELRS AIO V2):

• Firmware kontrolera lotu BF: FLYWOOF405S_AIO
• Firmware INAV: FLYWOOF405HD

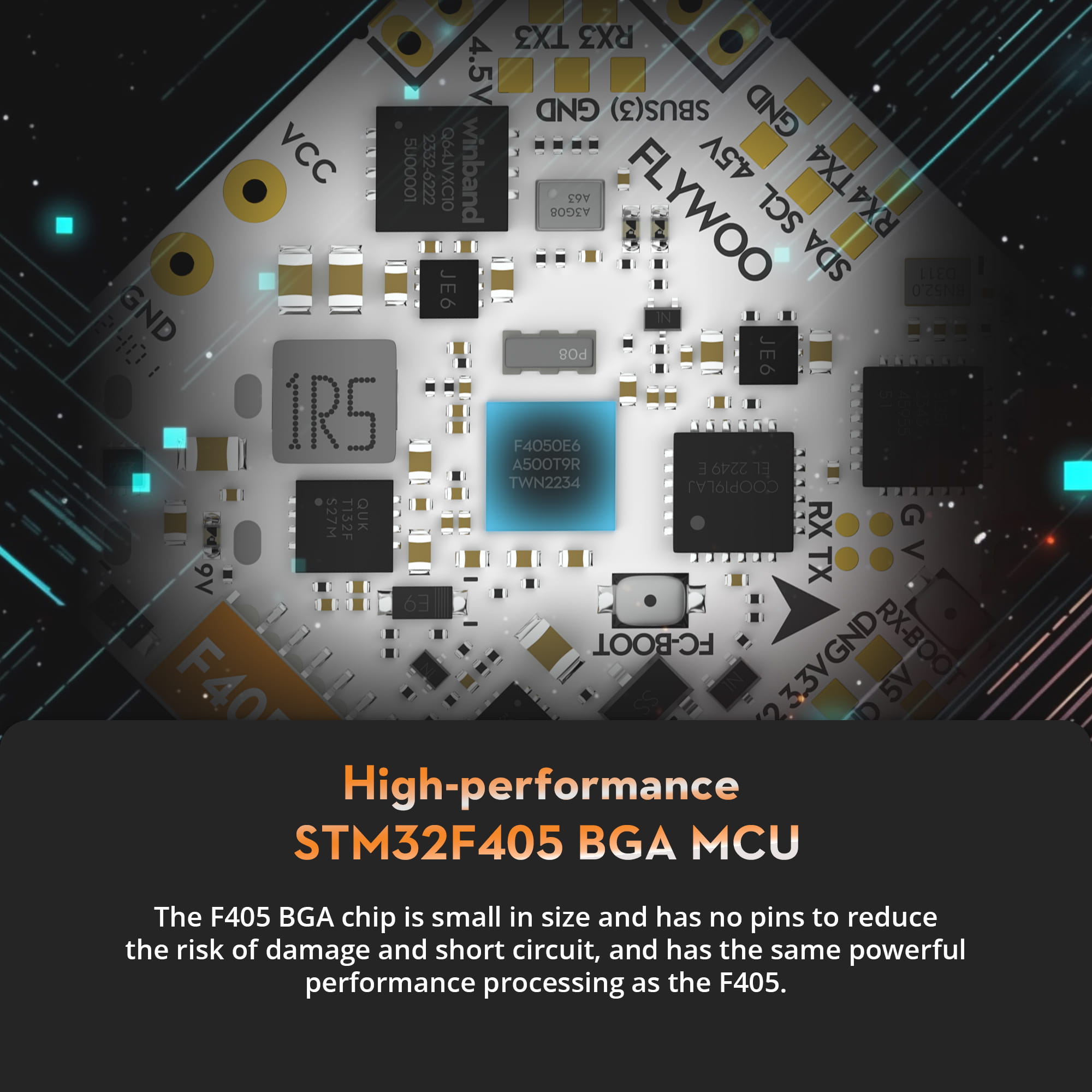

• MCU: STM32F405BGA
• BEC: 5V 2A/9V 2A
• Flash: 8M
• LED: 2*WS2812
• Barometr: DPS310/SPL06
• Żyroskop: ICM42688P / MPU6000
• Silnik: WYJŚCIE M1-M4 I2C: SCL/SDA
• UARTy: 1,2,3,4,5,6
• Złącze: Type-C
• OSD: NIE

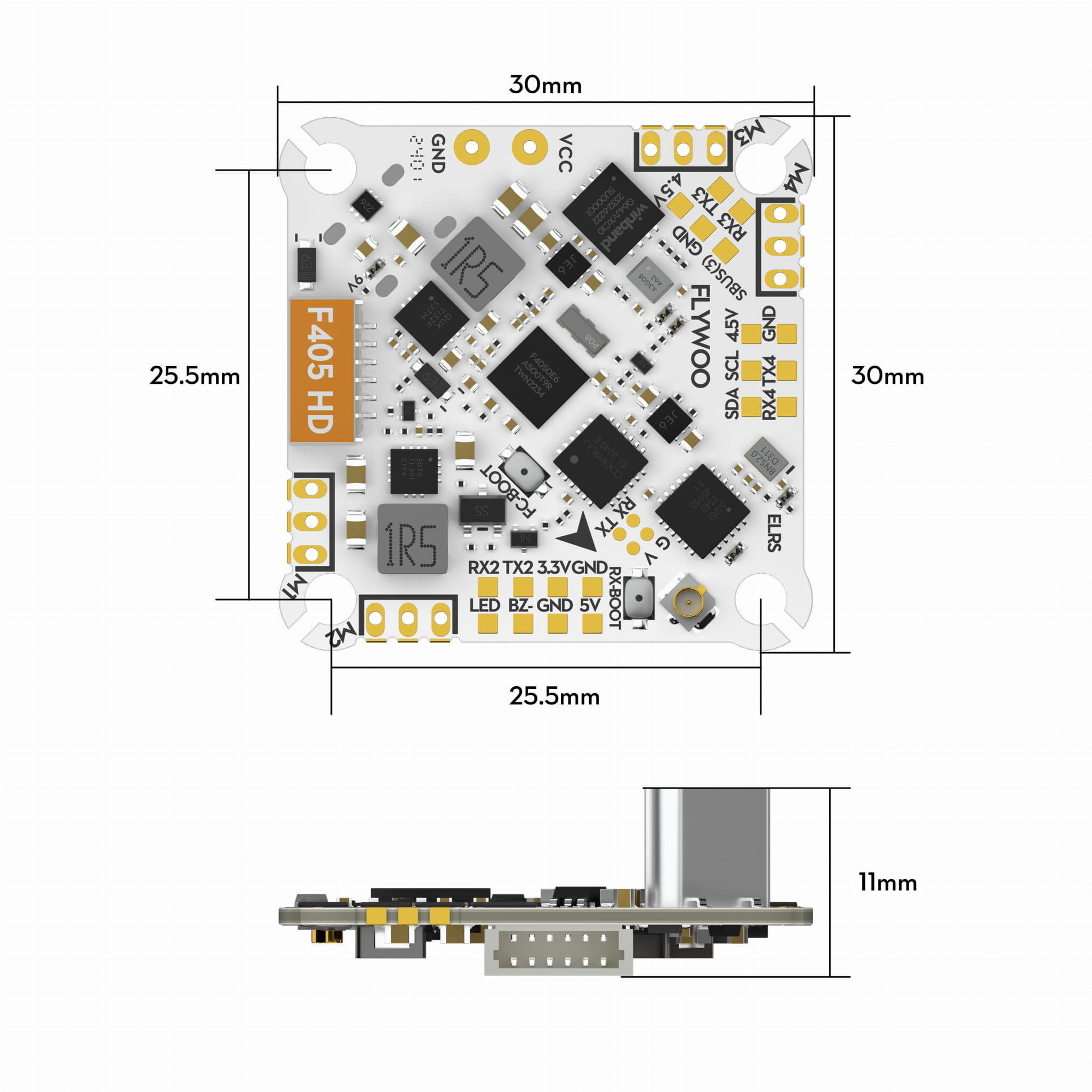

• Otwory montażowe: 25.5*25.5-3mm
• Rozmiar: 30*30mm
• Waga: 4.9g

Wbudowany ESC 4w1:

• Wbudowany ESC 1S/2S 12A BL_S 4w1
• Obsługa Oneshot125, Oneshot42, Multishot,
• Dshot150, Dshot300, Dshot600
• Napięcie wejściowe: 1-2S Lipo
• Firmware: BLHELI_S
• Firmware: Z_H_30_REV16.7

Odbiornik ELRS2.4G: (opcjonalnie)

• MCU ESP8285
• Moduł RF SX1280IMLTRT
• Zakres częstotliwości: 2400 MHz do 2500 MHz
• Maksymalna częstotliwość odświeżania odbioru: 500Hz
• Minimalna częstotliwość odświeżania odbiornika: 25Hz Szeregowy:
• UART 1
• Firmware: Flywoo EL24P 2400 RX
• Wersja: 3.X.X

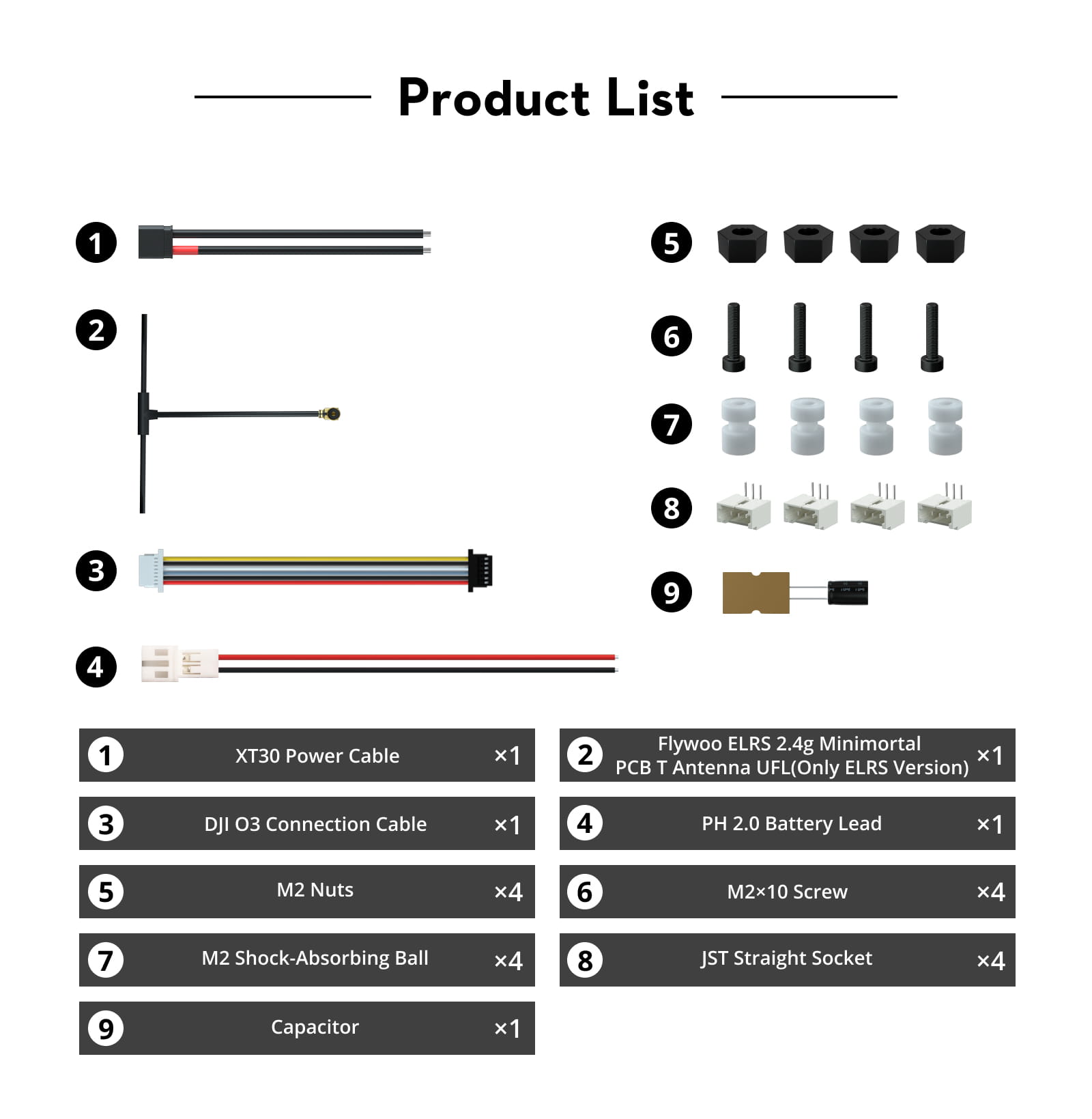

Zawartość opakowania:

• 1x Kabel zasilający XT30
• 1x Antena Flywoo ELRS 2.4g Minimortal PCB T UFL (tylko wersja ELRS)
• 1x Kabel połączeniowy DJI O3
• 1x Przewód baterii PH 2.0
• 1x Kondensator
• 4x Gniazdo proste JST
• 4x Śruba M2*10
• 4x Nakrętka M2
• 4x Amortyzator M2

Informacje o Betaflight

Firmware ESC

1. Domyślne oprogramowanie ESC to Bluejay 0.19.2 48KHz.
2. Obsługuje dwukierunkowe D-shot i filtrowanie RPM w Betaflight.
3. Nie zaleca się aktualizacji do 96KHz, ponieważ może to powodować błąd w ustawieniach jałowych silnika, który nie będzie się obracał po rozbrojeniu.
4. NIE WOLNO flashować firmware z krótszym interwałem, w przeciwnym razie istnieje pewne ryzyko zablokowania i spalenia kontrolera lotu.

Konfigurator ESC: https://preview.esc-configurator.com/

Szeregowy odbiornik ELRS 2.4G

1. Protokół odbiornika Szeregowy odbiornik ELRS 2.4G używa protokołu szeregowego Crossfire (protokół CRSF) do komunikacji między odbiornikiem a płytą kontrolera lotu. Dlatego szeregowy odbiornik ELRS 2.4G obsługuje aktualizację za pomocą ELRS Configurator bez konieczności flashowania firmware kontrolera lotu Betaflight.
2. Kroki bindowania:
   • Aby wejść w tryb bindowania, odłącz i podłącz kabel zasilania/danych trzy razy;
   • Dioda LED RX zacznie szybko migać dwa razy, wskazując, że odbiornik jest w trybie bindowania;
   • Upewnij się, że moduł TX lub nadajnik bezprzewodowy wchodzi w tryb bindowania;
   • Jeśli dioda odbiornika świeci się ciągle, oznacza to, że jest zbindowany.
3. Kroki aktualizacji:
   • Szeregowy odbiornik ELRS 2.4G można zaktualizować przez Wi-Fi lub przez Betaflight serial passthrough. Oto sposób aktualizacji firmware szeregowego odbiornika ELRS 2.4G przez passthrough.
   • Podłącz FC do komputera, ale nie łącz się z konfiguratorem Betaflight.
   • Wybierz cel "FLYWOO 2.4Ghz EL24P"
   • Użyj opcji BetaflightPassthrough w konfiguratorze ExpressLRS do aktualizacji.

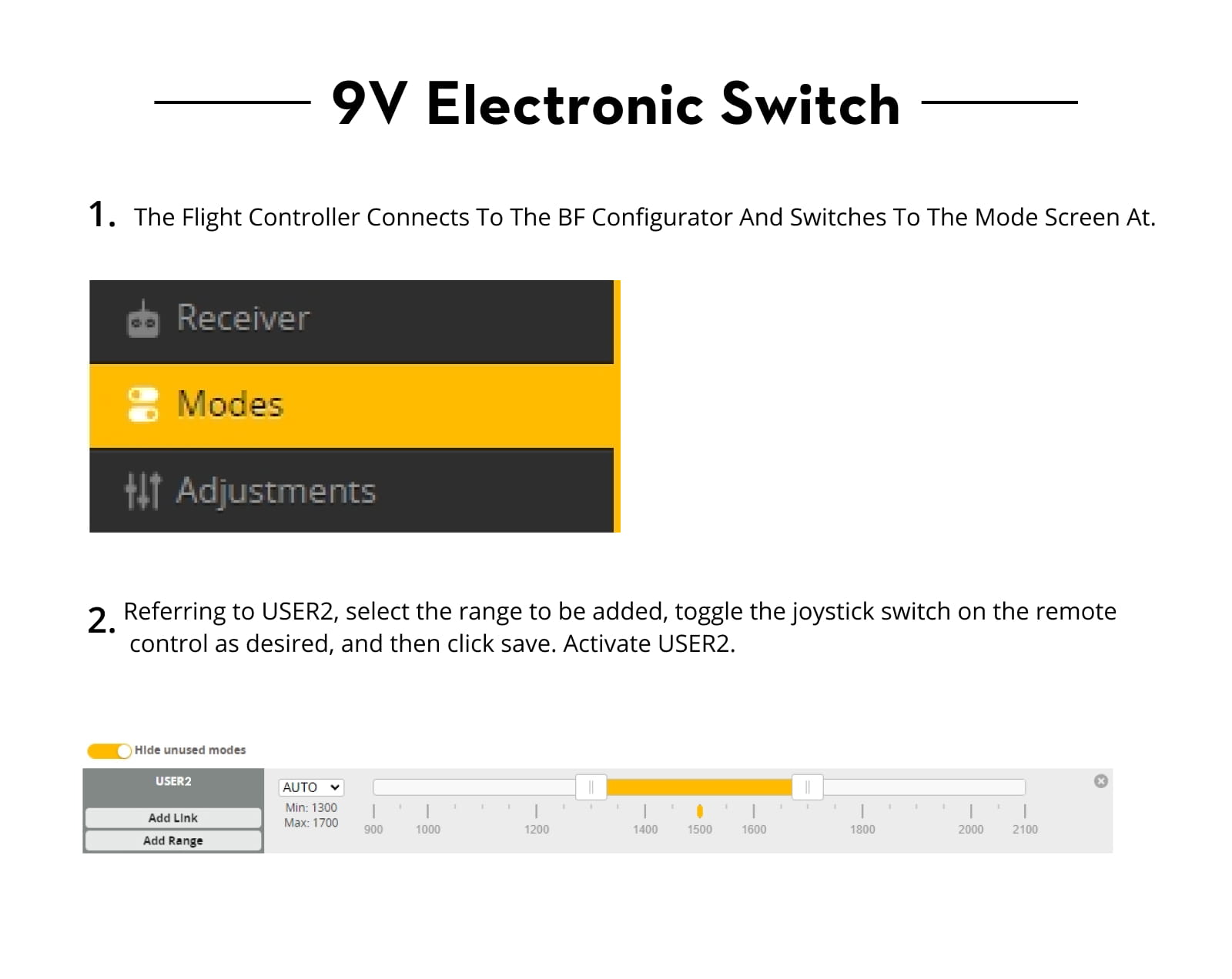

Elektroniczny przełącznik 9V:

Kontrolując przełącznik USER2, można sterować całym zasilaniem 9V do kontrolera lotu, tymczasowo wyłączając transmisję obrazu, aby uniknąć uszkodzenia sprzętu z powodu długotrwałego wysokiego nagrzewania.

Podłącz kontroler lotu do konfiguratora BF i przejdź do interfejsu Tryby.

Przewiń w dół, aby znaleźć USER2, wybierz "Dodaj zakres", a następnie przesuń przełącznik drążka na pilocie, który chcesz skonfigurować. Następnie zapisz ustawienia silnika. Aktywuj USER2.

Podsumowanie – GOKU F405 HD V2 AIO: Serce Twojego Mikro Drona HD

Kontroler lotu GOKU F405 HD 1-2S ELRS AIO V2 od FLYWOO to zaawansowane technologicznie rozwiązanie "wszystko w jednym", stworzone z myślą o nowoczesnych mikro dronach FPV wykorzystujących cyfrową transmisję obrazu, taką jak DJI O3. Wyposażony w mocny procesor F405 BGA, zintegrowany odbiornik ELRS 2.4G, 8MB pamięci blackbox oraz wydajny BEC 9V/2A, ten kontroler zapewnia stabilność, niezawodność i szerokie możliwości konfiguracji. Złącze Type-C, gniazda dla silników oraz port plug-and-play dla jednostki O3 Air Unit znacząco ułatwiają montaż i serwis. Dzięki obsłudze firmware Betaflight i INAV, a także licznych portów UART, GOKU F405 HD V2 AIO jest idealnym wyborem dla pilotów poszukujących kompaktowego, lekkiego, a zarazem w pełni funkcjonalnego serca dla swojego drona 1-2S HD.
