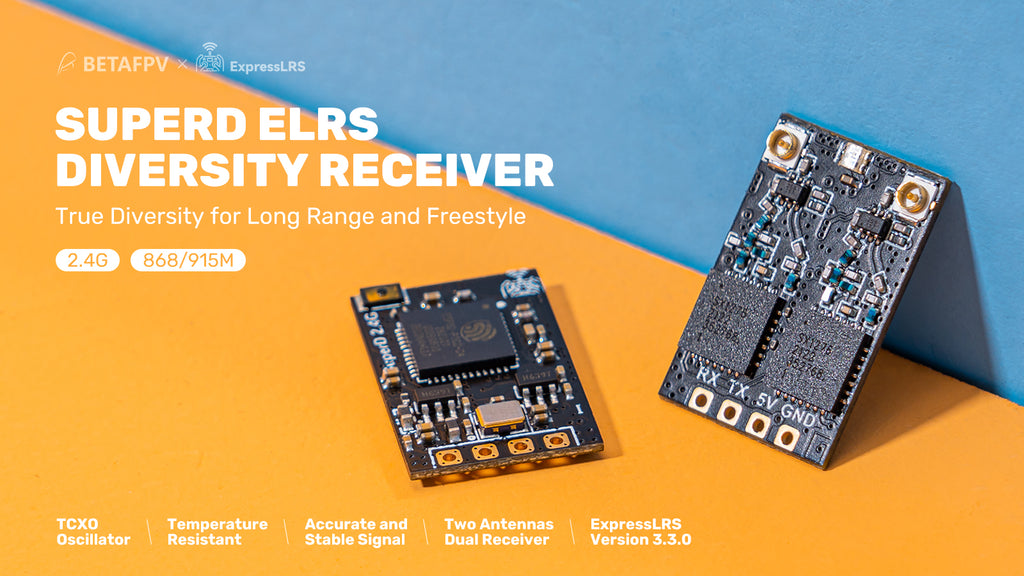

BetaFPV SuperD ELRS 2.4G Diversity Receiver

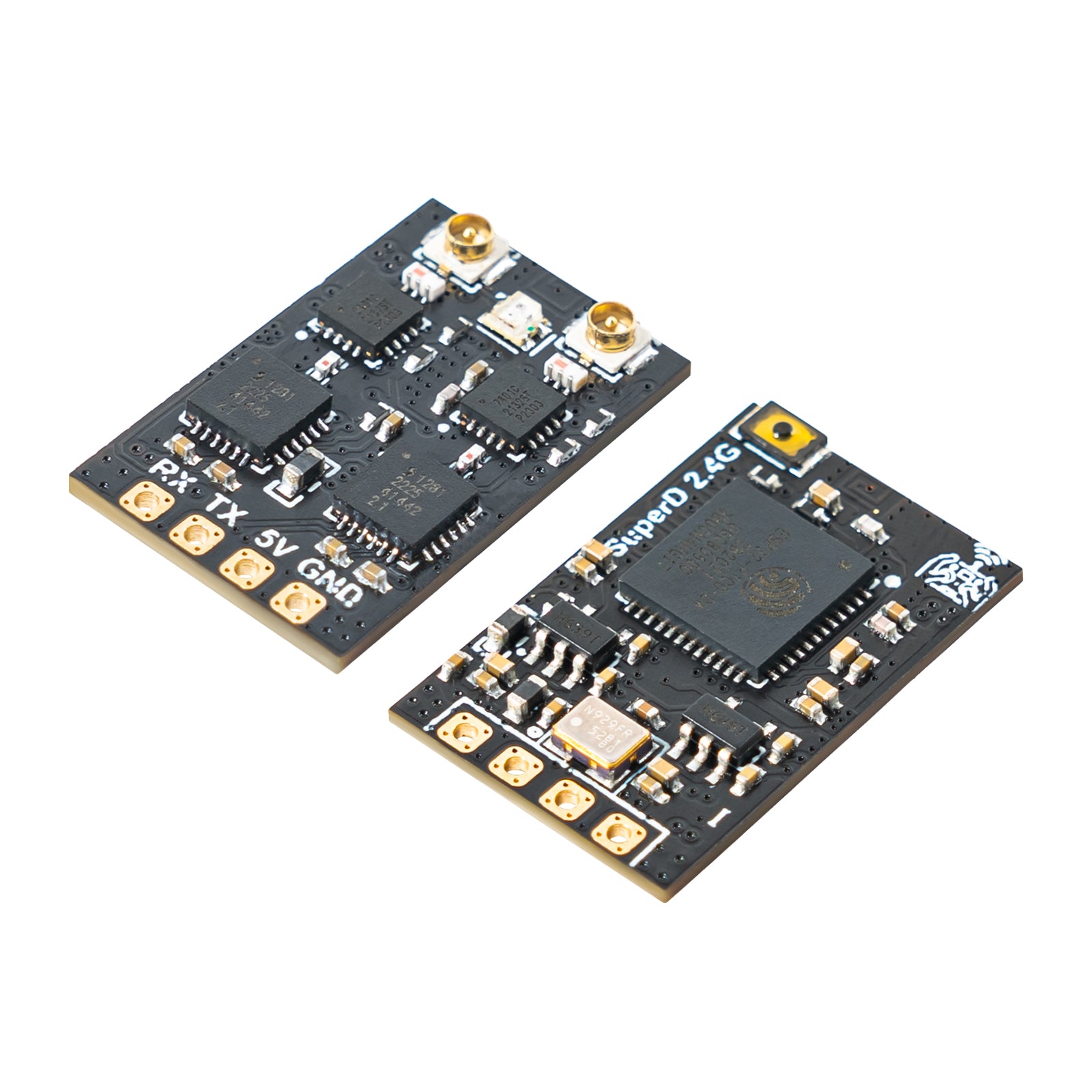

BETAFPV SuperD ELRS to pierwszy prawdziwy odbiornik diversity, który wykorzystuje dwie anteny, podwójne tory odbiorcze oraz technologię TCXO (temperaturowo kompensowany oscylator kwarcowy), zapewniając bardzo precyzyjne źródło częstotliwości i znakomitą wydajność w skrajnych temperaturach. Oferuje wersje 2.4GHz oraz 915MHz/868MHz i w dużym stopniu spełnia wymagania dotyczące niezawodności w lotach dalekiego zasięgu, fotografii lotniczej lub trikach FPV freestyle.

Najważniejsze cechy

• Prawdziwy odbiornik diversity z dwoma kompletnymi torami odbiorczymi RF (podwójny SX1280/SX1281 lub podwójny SX1276), oparty na najnowszym oficjalnym ExpressLRS. Dostarczany z firmware ExpressLRS V3.0.0.

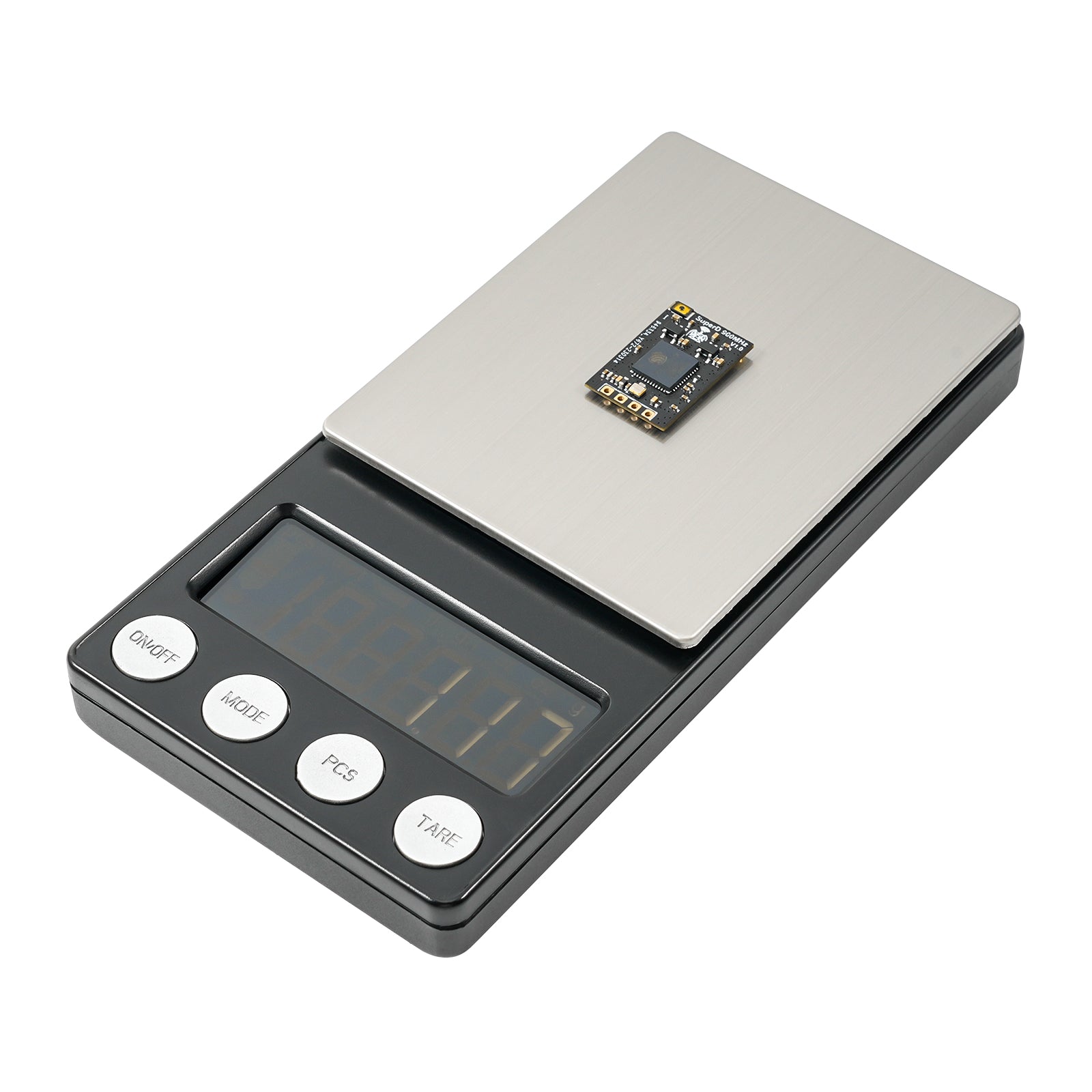

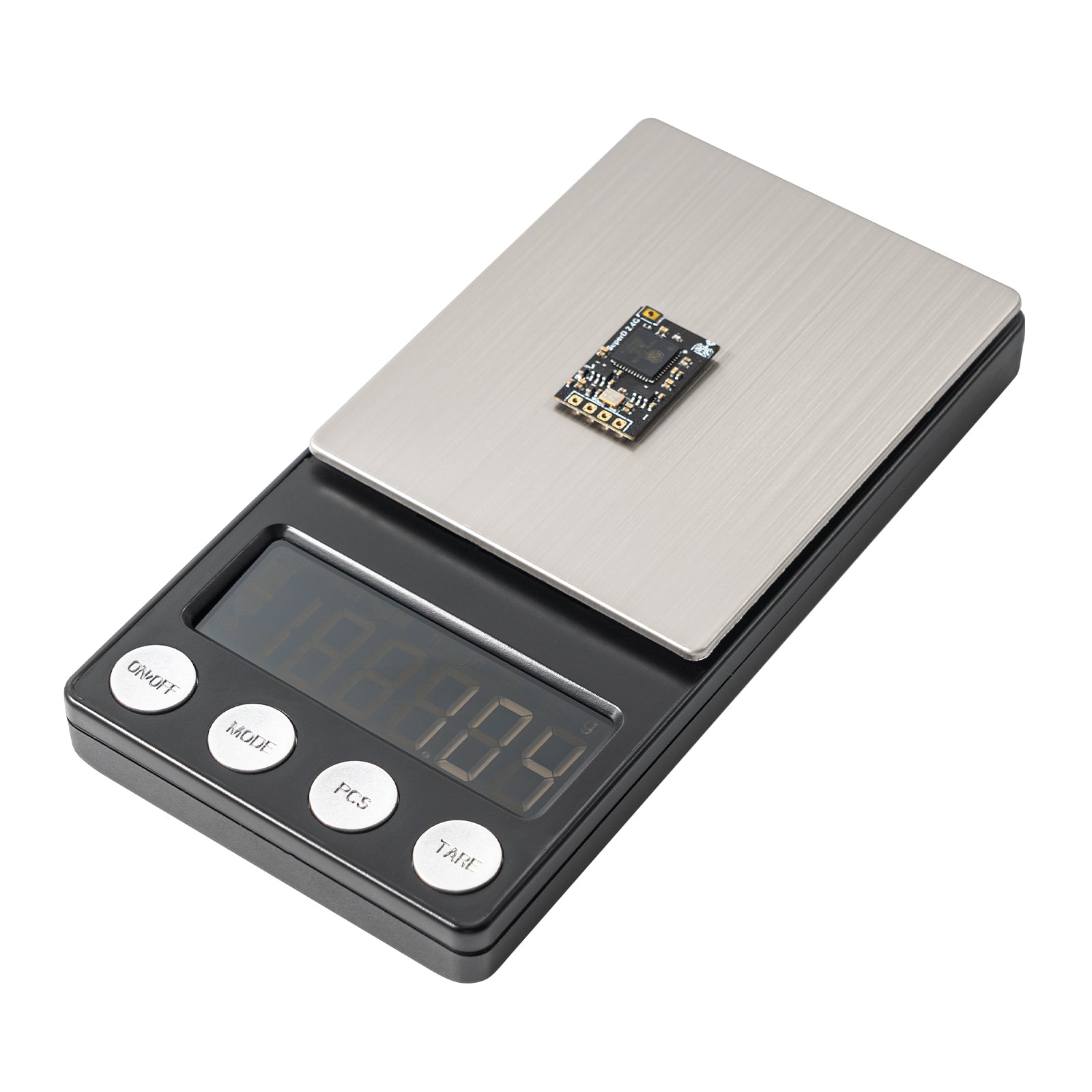

• Ultralekki – waży tylko 1.1g bez anteny. Płytka odbiornika ma przemyślany układ i jest wyjątkowo czysta. Bardzo łatwy w lutowaniu.

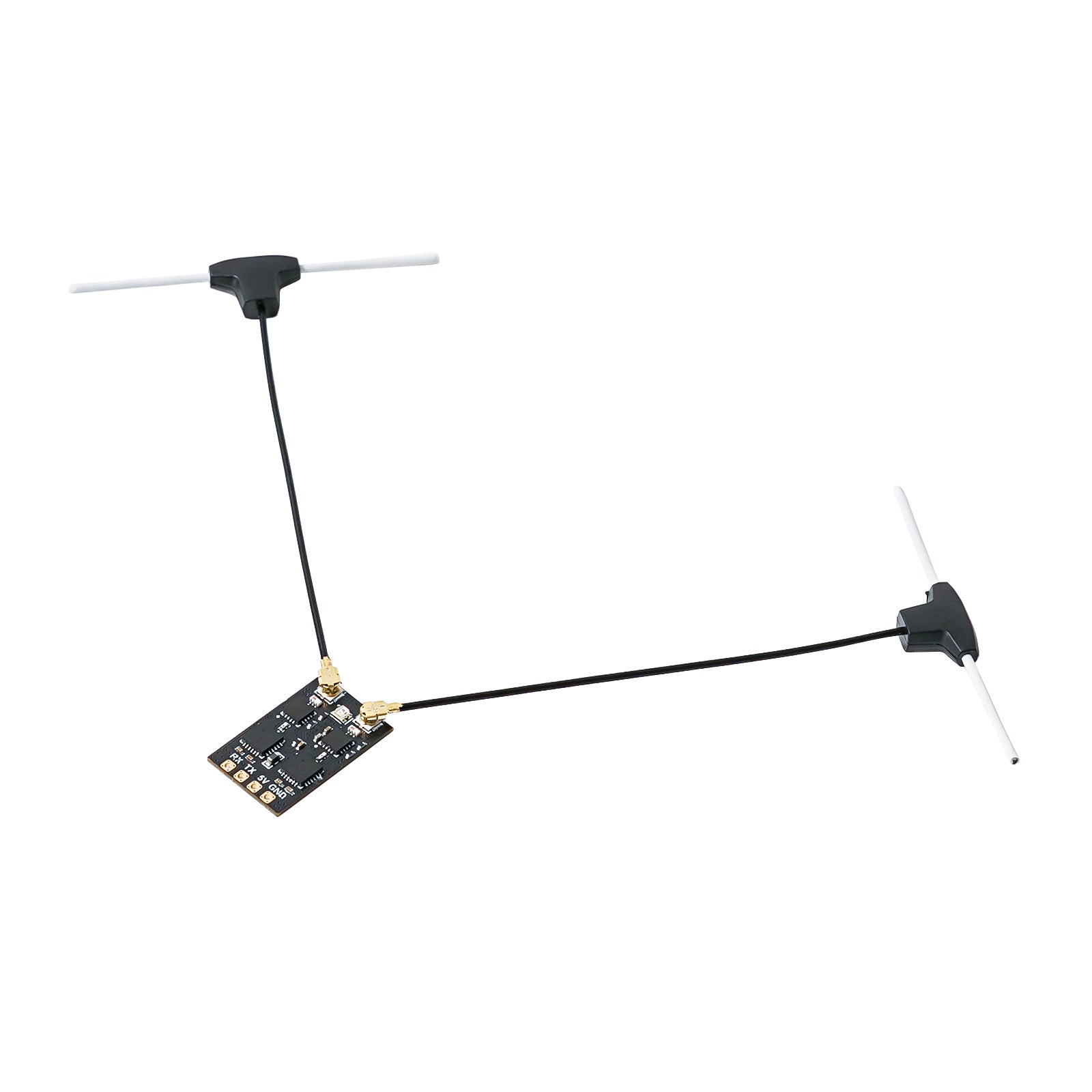

• Dwie anteny Dipole T tworzą charakterystykę dookólną dla dobrej transmisji sygnału. Zaleca się umieścić anteny oddzielnie i pionowo, możliwie jak najdalej od siebie, aby uzyskać lepszy sygnał.
• Przeznaczony nie tylko do dronów FPV, lecz także do modeli FPV ze stałym skrzydłem oraz innych statków powietrznych FPV. Zapewnia znakomite osiągi w lotach dalekiego zasięgu.

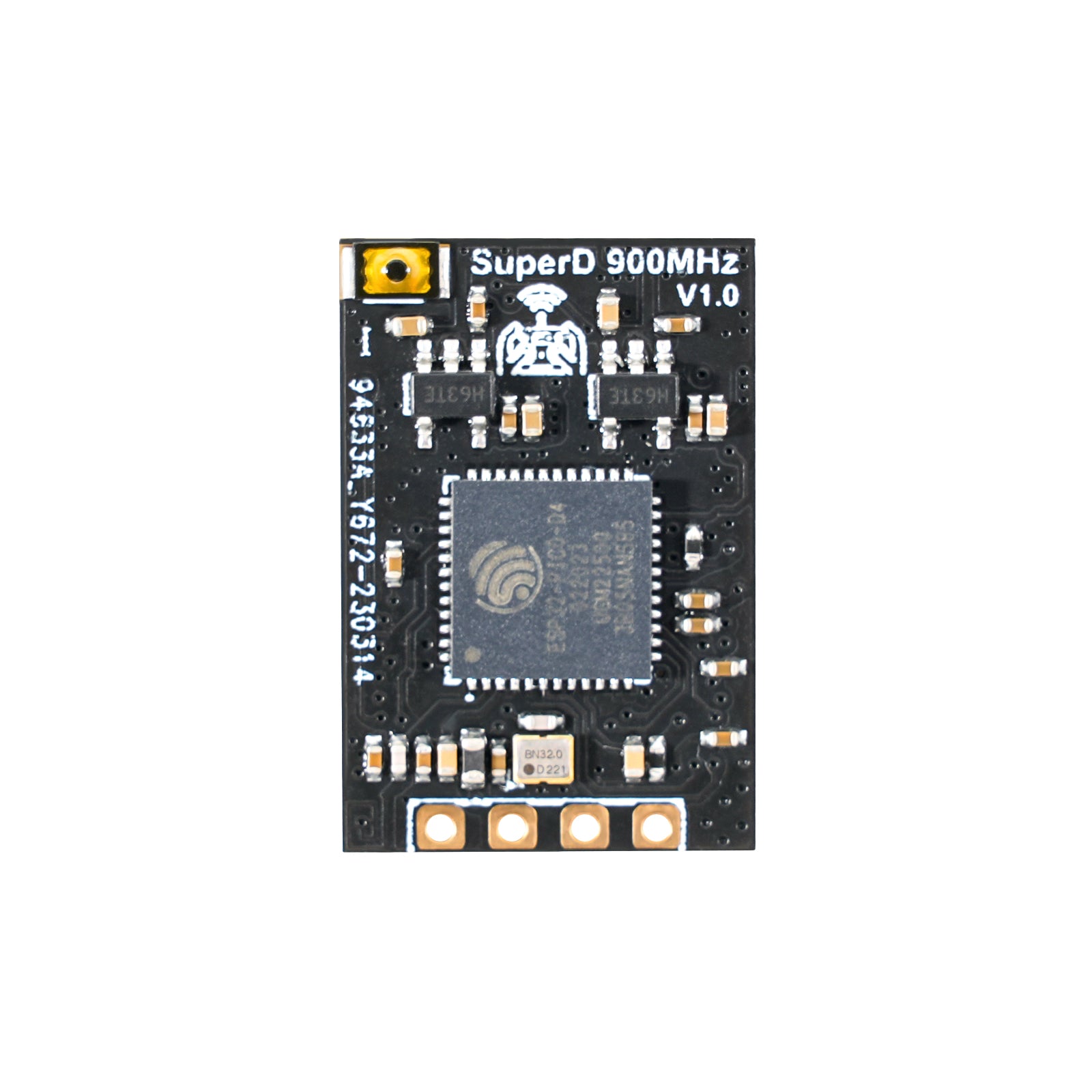

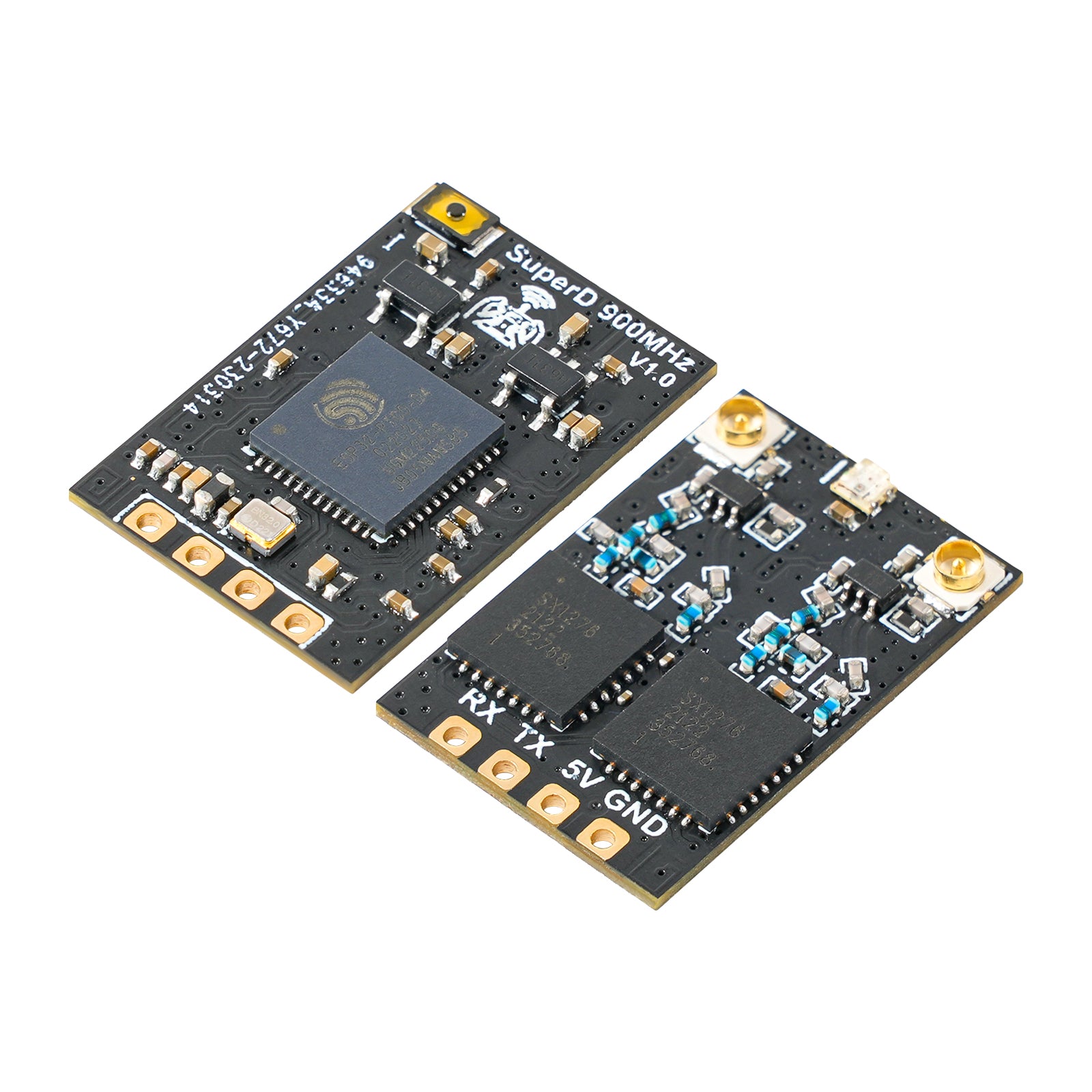

• Pierwszy prawdziwy odbiornik diversity dla pasm 915MHz/868MHz, z dwoma oddzielnymi modułami odbiorczymi współpracującymi w celu poprawy jakości odbioru sygnału i ogólnej niezawodności.
• System radiowy 900MHz wykazuje większą zdolność do dyfrakcji ze względu na niższą częstotliwość, natomiast systemy 2.4GHz są bardziej kierunkowe i podatne na tłumienie spowodowane przez zabudowę, roślinność lub wilgoć.

Specyfikacja

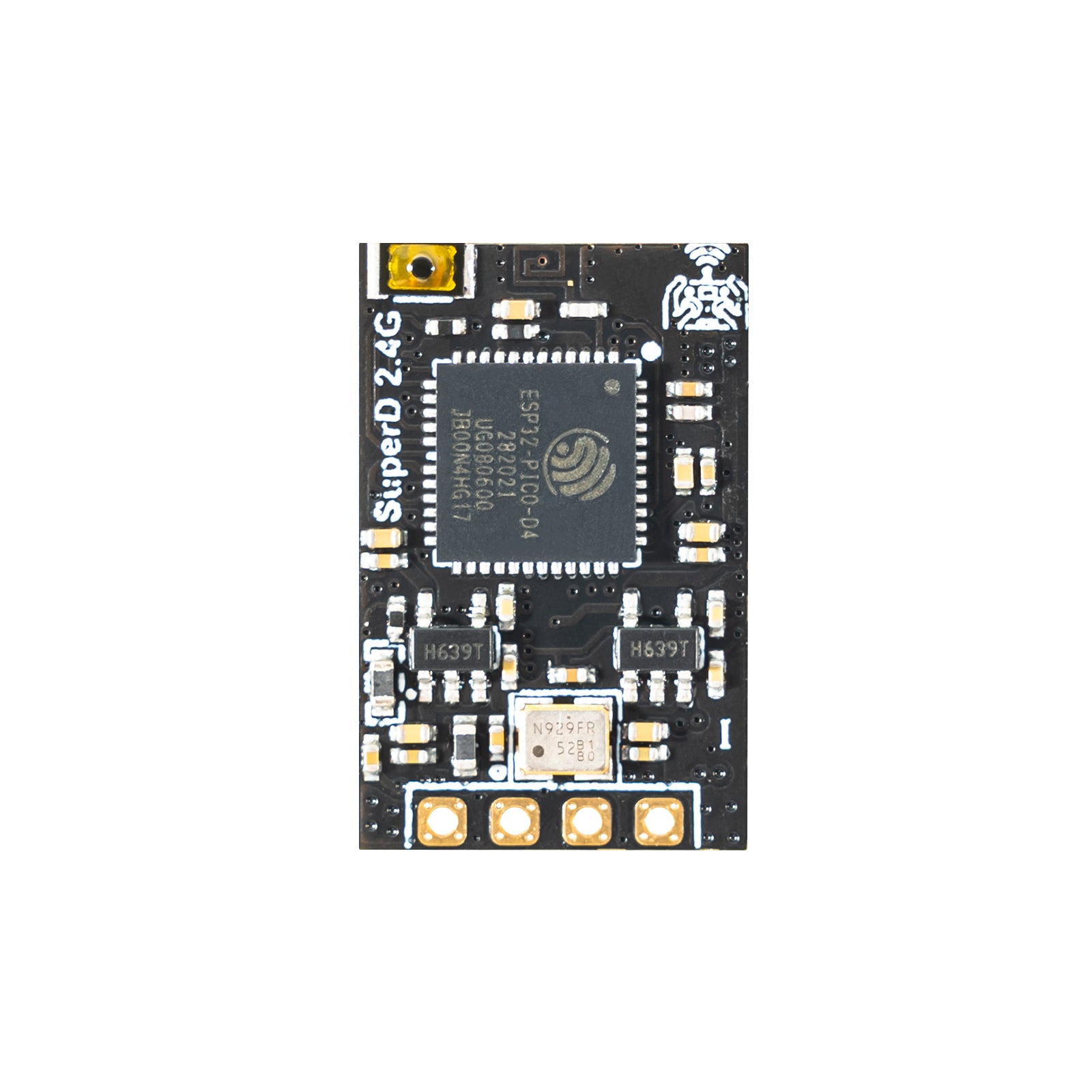

• Produkt: BETAFPV SuperD ELRS 2.4GHz/915MHz/868MHz Diversity Receiver

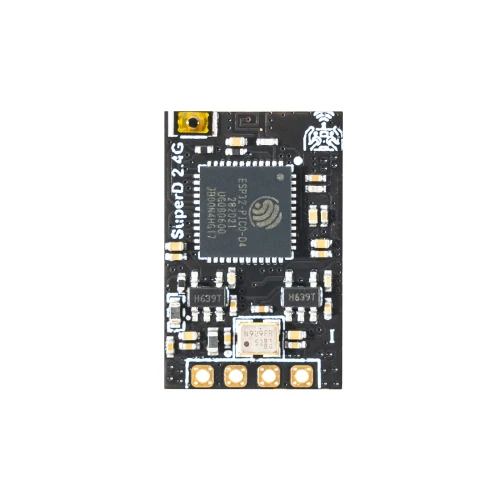

• MCU: ESP32 PICO D4, podwójny SX1280(SX1281) (2.4GHz) / podwójny SX1276 (915MHz/868MHz)
• Moc telemetrii: 20dBm (2.4GHz) / 17dBm (915MHz/868MHz)
• Waga bez anteny: 1.1g (2.4GHz) / 1.2g (915MHz/868MHz)
• Częstotliwość RF: 2.4GHz (ISM) / 915MHz FCC/868MHz EU
• Złącze anteny: U.FL
• Napięcie wejściowe: +5V DC @ “+” pad
• Protokół odbiornika: CRSF
• Wymiary PCB: 22mm x 14mm

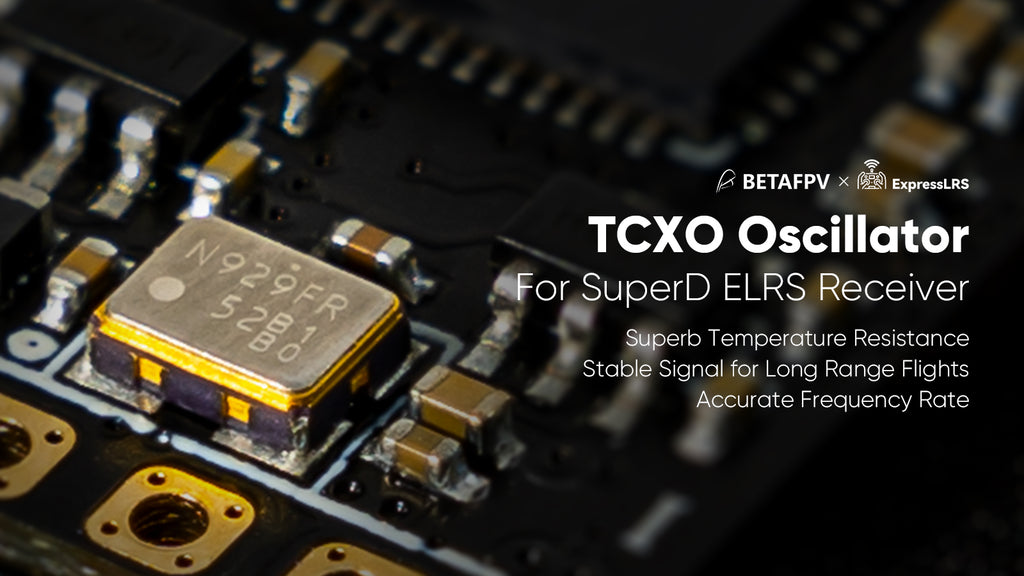

Pierwszy prawdziwy odbiornik diversity z TCXO

SuperD ELRS 2.4GHz Diversity Receiver ma wbudowany TCXO (temperaturowo kompensowany oscylator kwarcowy), współdzielony przez dwa układy RF jako bardzo precyzyjne źródło zegara. Prawdziwy odbiornik diversity, obejmujący dwa układy RF oraz PA+LNA, podczas pracy generuje dużą ilość ciepła. Dzięki wysokiej jakości TCXO urządzenie wytrzymuje skrajne temperatury, bez obaw o przegrzanie czy mróz, nieprzerwanie dostarczając dokładną częstotliwość do lotów dalekiego zasięgu.

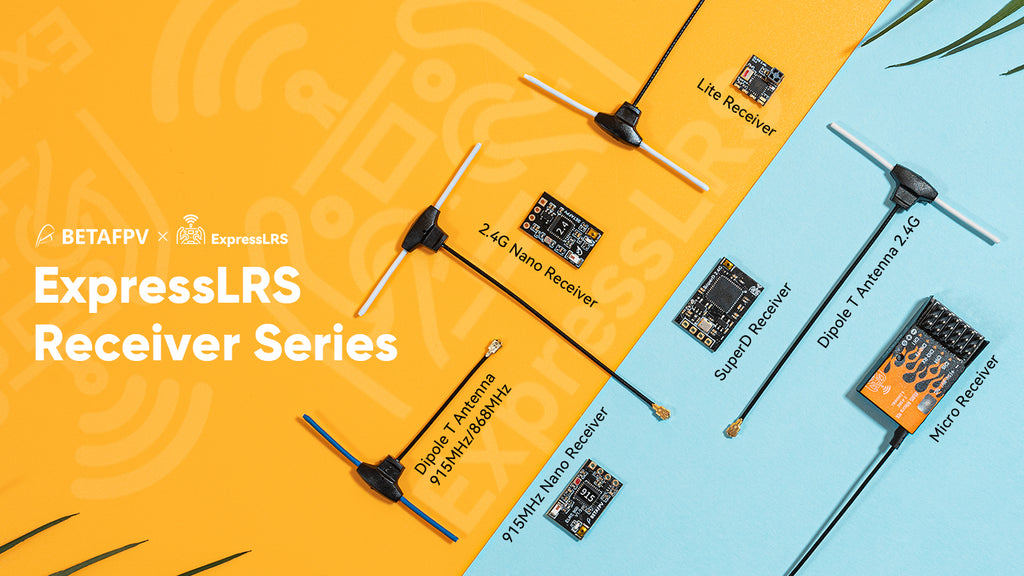

Odbiorniki BETAFPV ExpressLRS

SuperD ELRS 2.4GHz Diversity Receiver ma podwójne tory odbiorcze RF z dwiema antenami, co zapewnia dłuższy i stabilniejszy lot dronów FPV oraz samolotów RC. Wybór odpowiedniego odbiornika do latania quadkopterem lub innymi modelami RC jest bardzo ważny. Odbiorniki BETAFPV ExpressLRS, w tym ELRS Lite, Nano, Micro oraz najnowszy SuperD, w dużym stopniu spełniają wymagania pilotów w lataniu FPV.

Schemat

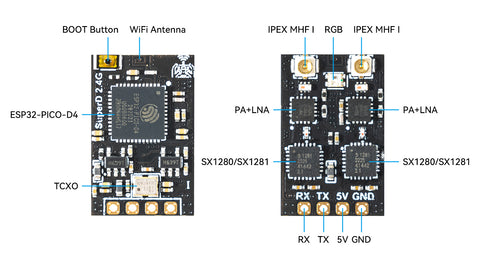

Poniżej przedstawiono schemat wersji 2.4GHz odbiornika SuperD.

Kolory diody RGB odpowiadające szybkości pakietów przedstawiono na rysunku poniżej.

2.4GHz:

Uwaga: F1000 i F500 to szybkości pakietów w trybie FLRC, zapewniające szybszą modulację i mniejsze opóźnienia, ale jednocześnie krótszy zasięg odbioru niż standardowy tryb Lora. Ten tryb jest świetny dla zawodników.

Uwaga: D500 i D250 to szybkości pakietów w trybie DVDA (Deja Vu Diversity Aid). Ten tryb działa z szybkością pakietów F1000 trybu FLRC, zapewniając lepsze połączenie linku w przypadku złożonych zakłóceń poprzez wielokrotne wysyłanie tego samego pakietu. D500 i D250 oznaczają odpowiednio, że ten sam pakiet jest wysyłany dwa i cztery razy.

Konfiguracja i bindowanie

ExpressLRS używa szeregowego protokołu Crossfire (AKA protokół CRSF) do komunikacji między odbiornikiem SuperD diversity a kontrolerem lotu. Jako przykład okablowania i konfiguracji portów posłużymy się kontrolerem lotu z firmware Betaflight.

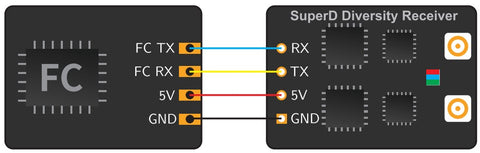

Połączenie między odbiornikiem SuperD diversity a kontrolerem lotu pokazano na rysunku poniżej

Podłącz kontroler lotu do Betaflight Configurator w celu podstawowej konfiguracji. Najpierw na stronie „Port” włącz port szeregowy kontrolera lotu (na przykład UART1) jako „Serial Rx”.

Na stronie konfiguracji ustaw Receiver Mode na Serial (via UART) oraz Serial Receiver Provider na CRSF.

Domyślne oprogramowanie odbiornika SuperD diversity używa protokołu ExpressLRS V3.0.0 i nie ma wstępnie ustawionej frazy bindowania. Dlatego wersja firmware modułu nadawczego musi być ExpressLRS V3.0.0 lub nowsza. Zarówno odbiornik, jak i moduł nadawczy nie powinny mieć ustawionej żadnej frazy bindowania.

• Włącz i wyłącz odbiornik 3 razy, za każdym razem odczekując 2 sekundy, aby wejść w tryb bindowania;
• Gdy wskaźnik zacznie szybko migać podwójnie na pomarańczowo, odbiornik jest w trybie bindowania;
• Włącz tryb bindowania w aparaturze lub module nadawczym, aby połączyć się z odbiornikiem; jeśli wskaźnik świeci ciągle, oznacza to, że urządzenie zostało pomyślnie zbindowane.

Uwaga: Po jednorazowym bindowaniu odbiornik zapamięta automatycznie zapisaną frazę bindowania i urządzenie. Kolejne uruchomienia spowodują automatyczne połączenie bez potrzeby ponownego bindowania.

Domyślne oprogramowanie 2.4GHz to ELRS V3.0.0. Jeśli chcesz zbindować z aparaturą lub modułem nadawczym, zaktualizuj je do V3.0.0 lub nowszej. Aby wgrać najnowsze oficjalne oprogramowanie ELRS dla odbiornika SuperD, zaktualizuj ELRS Configurator do V1.5.2 lub nowszej. Wybierz docelowe urządzenie „BETAFPV SuperD 2.4GHz RX”.

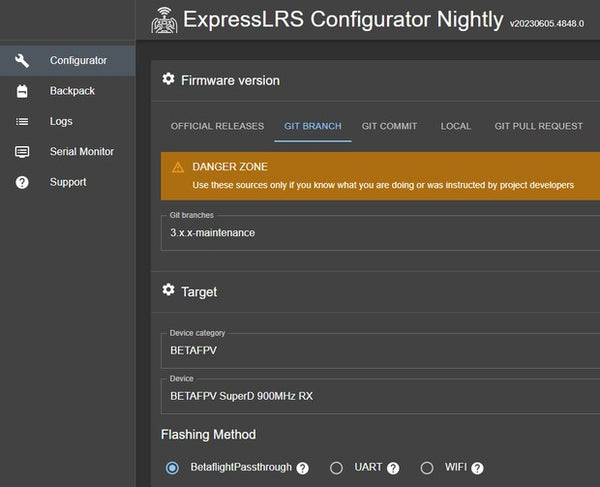

Domyślne oprogramowanie dla 915MHz/868MHz to ELRS V3.3.0. Oficjalna wersja nie została jeszcze wydana. Zostanie zaktualizowana równolegle z wersją ELRS V3.3. Następnie możesz kliknąć the latest ELRS Configurator Nightly, aby kontynuować. Wybierz docelowe urządzenie ''BETAFPV SuperD 900MHz RX''.

Uwaga: Oprogramowanie dla 915MHz/868MHz jest obecnie firmware kompilowanym samodzielnie.

FAQ

• Instrukcja użytkownika BETAFPV SuperD ELRS 2.4GHz Diversity Receiver do pobrania.
• Pobierz firmware dla SuperD ELRS 2.4GHz/915MHz/868MHz Diversity Receiver.
• Jak wgrać firmware przez Passthrough lub WIFI dla odbiornika SuperD.
• Pobierz plik STL do druku 3D uchwytów TPU dla SuperD ELRS 2.4GHz Diversity RX.

Dowiedz się więcej o ExpressLRS

ExpressLRS to otwartoźródłowe łącze RC do zastosowań RC. Projekt znajdziesz na Github lub dołącz do dyskusji w Facebook Group.

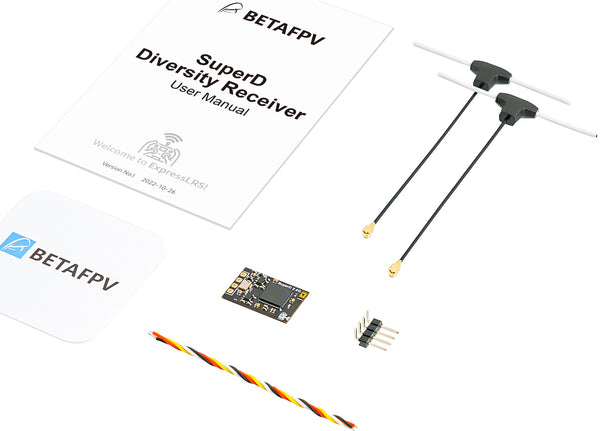

Zawartość zestawu

• 1* SuperD 2.4GHz Diversity Receiver
• 2* 2.4GHz T Antenna
• 1* Złącze 4-pin
• 1* Wiązka przewodów 4-pin
• 1* Instrukcja
• 2* Koszulka termokurczliwa
